减压阀选型可以从这几个方面考虑

减压阀产品类别较多,气源减压阀主要作用是将气源的压力减压并稳定到一个值,以便于调节阀能够获得稳定的气源动力用于调节控制。减压阀在生活给水、消防给水及其他工业给水系统中都有着举足轻重的作用。

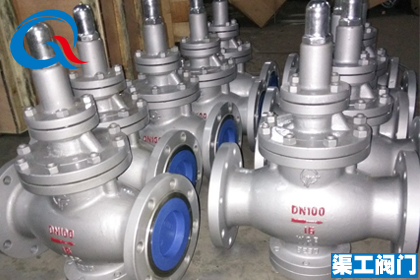

减压阀选型-上海渠工阀门
一、减压阀的工作原理

减压阀是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的一种阀门,从流体力学的观点来看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。

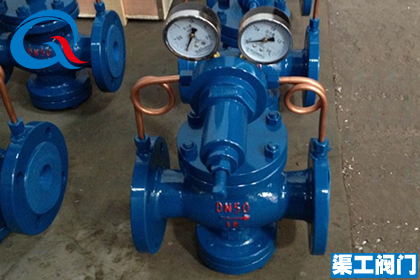

气体减压阀-上海渠工阀门
二、减压阀的常见分类

减压阀的产品繁多,而目前市面上常见的有以下三种:

1.直接作用式减压阀

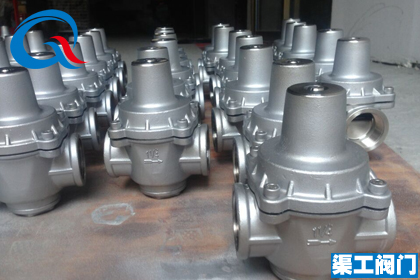

直接作用式减压阀-上海渠工阀门
直接作用式减压阀通过调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。本产品主要用于蒸汽管路,起减压稳压作用。直接作用式减压阀的特点是无需在下游安装外部传感线。直接作用式减压阀是三种减压阀中体积最小、使用最经济的一种,专为中低流量设计。

2.活塞式减压阀

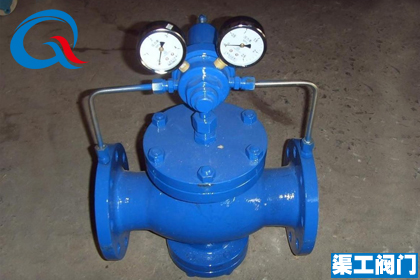

YK43活塞式气体减压阀-上海渠工阀门
活塞式减压阀由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时,减压阀阀门开度减小;当检测到减压阀后压力减小,减压阀阀门开度增大,以满足控制要求。该类型的减压阀导阀的设计与直接作用式减压阀类似。

来自导阀的排气力作用在活塞上,使活塞打开主阀。如果主阀较大,无法直接打开时,这种设计就会利用入口压力打开主阀。因此,这种类型的减压阀,与直接作用式减压阀相比,在相同的管道尺寸下,容量和精确度更高。与直接作用式减压阀相同的是,减压阀内部感知压力,无须外部安装传感线。

3.薄膜式减压阀
YZ11X薄膜式支管减压阀-上海渠工阀门
薄膜式减压阀是双膜片代替了内导式减压阀中的活塞,这个增大的膜片面积能够打开更大的主阀,并且在相同的管道尺寸下,其容量比内导式活塞减压阀更大。另外,膜片对压力变化更为敏感,精确度更高。这种减压阀非常灵活,可以采用不同类型的导阀(例如压力阀、温度阀、空气装载阀、电磁阀或几种阀同时配套适用)。

三、减压阀的选型原则

    &1.明确减压阀在设备或装置中的用途,确定阀门的工作条件,如适用介质、工作压力、工作温度等等;

    &2.确定与减压阀连接管道的公称通径和连接方式:法兰、螺纹、焊接等;

    &3.根据管线输送的介质、工作压力、工作温度确定所选减压阀的壳体和内件的材料:铸钢、碳素钢、不锈钢、合金钢、不锈耐酸钢、灰铸铁、可锻铸铁、铜合金等;

    &4.确定操作减压阀的方式:手动、电动、电磁、气动或液动、电液联动等;

    &5.选择减压阀的种类;

    &6.确定减压阀的型式;

    &7.确定减压阀的参数;对于自动蒸汽减压阀,根据不同需要先确定允许流阻力、排放能力、背压等,再确定管道的公称通径和阀座孔的直径;

    &8.确定所选用减压阀的几何参数:结构长度、法兰连接形式及尺寸、开启和关闭后减压阀高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。
