蒸汽疏水系统常见误区有哪些?

      蒸汽在输送到管道或者换热设备的过程中,都会产生少量的冷凝水,并且可能伴有空气等不可凝性的气体。冷凝水不能像蒸汽那样具有快速加热的能力,也无法迅速排出,所以当冷凝水被堵在设备中,将会大大的降低换热设备的热效率,导致设备降低性能或产生故障。

大多数客户会对疏水系统存有误区:

1、闪蒸汽

(1)大多数用户,在看到疏水阀出口冒大量“白烟”时,都会误以为是漏蒸汽。其实,那些“白烟”是闪蒸汽。当高温高压的冷凝水排放到低压区时,显热降低时所释放的热量将部分水汽化而产生蒸汽,这就是闪蒸蒸汽。产生闪蒸汽属于正常现象。

(2)若蒸汽疏水阀后呈“喷射状”强劲喷出来,是一段“汽柱”,则说明疏水阀才有蒸汽泄漏。

2、疏水温度

大多数用户误认为设备疏水温度越低越好,这样会更节能。但是疏水温度过低意味着设备内部积水,加热效率降低。为满足工艺要求,加大供汽阀门开度,增加蒸汽压力,甚至需要打开疏水阀旁通,最终导致蒸汽消耗量的增加。同时,积水还会引起换热设备上下存在温差,影响产品质量稳定和设备寿命,也容易引发水锤。

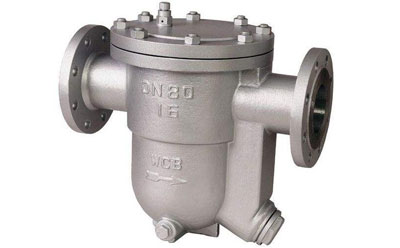

蒸汽疏水阀




3、群组疏水

多台设备共用一个疏水阀进行疏水,把多台设备的冷凝水先汇集到同一根管道后,安装一个疏水阀进行疏水,称作“群组疏水”。这种现象非常普遍,但是,群组疏水会引起一些设备或一台设备的某些加热段内部积水,影响加热效率和生产工艺,甚至会导致设备损坏。现场操作人员经常采取设备出口直排方式来“解决问题”,但付出的是浪费大量蒸汽的代价。

4、串联疏水

一部分客户为了防止疏水阀失效泄漏蒸汽,在设备出口串联了两台疏水阀,导致:

(1)冷凝水在第1台疏水阀出口因压力下降而闪蒸,引起后者汽锁而导致设备积水。

(2)2台疏水阀串联时,落在每台疏水阀前后的压差降低,原本单台小口径的疏水阀即可满足要求,串联时却需要两台大口径的疏水阀,增加了费用成本。

蒸汽系统疏水至关重要,它关系着企业的安全生产、提质增效、节能减排。
