旋启式止回阀工作原理(图文)


旋启式止回阀图片
旋启式止回阀

旋启式止回阀结构特点:

1、渠工公司的旋启式止回阀选材考究,符合国内、外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、常规旋启式止回阀产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
渠工公司可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

旋启式止回阀原理:

旋启式止回阀的启闭原理与升降式止回阀一样,也是靠流体压力作用和阀瓣的自重自行动作,不同的是,阀瓣的启闭方式是旋转运动而不是上下移动,流体的入口方向应在能冲击阀瓣转动的一侧。旋启式止回阀的关闭件是一个与管道通径相当的阀瓣或圆盘,悬挂于阀门腔体内,流体正向流动时在流体压力的作用下阀瓣打开,压力下降时阀瓣在自重和逆流流体的压力作用下关闭。


旋启式止回阀工作原理
旋启式止回阀工作原理动态图片

旋启式止回阀工作原理:

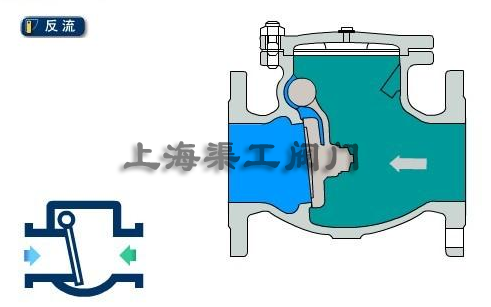

旋启式止回阀流向(反流)
旋启式止回阀流向(反流)图片

由于阀瓣的重量,旋启式止回阀打开时,对流体的阻力相对较大。此外,由于阀瓣悬浮在流体中,可使流体产生湍流。这也表明通过旋启式止回阀的流体压降要大于通过其他形式止回阀的压降。当流动方向突然变化时,阀瓣会猛烈关闭在阀座上,会引起阀座很大的磨损,并沿管道产生水锤,为克服这个问题,可以在阀瓣上安装阻尼装置,并采用金属阀座减少阀座磨损。

旋启式止回阀流向(正流)
旋启式止回阀流向(正流)图片


旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降将对较小。

旋启式止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流。旋启式止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。旋启式止回阀在管道中一般应当水平安装。
