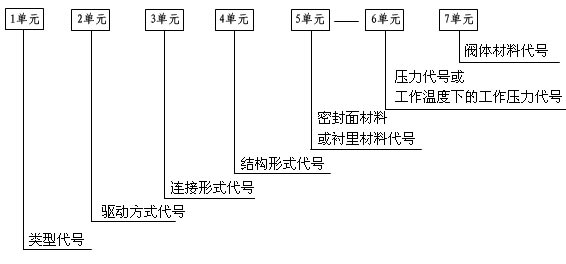

阀门的型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销,提供了方便。当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
类型 | 安全阀 | 蝶阀 | 隔膜阀 |
止回阀 底阀 |
截止阀 | 节流阀 | 排污阀 | 球阀 | 疏水阀 | 柱塞阀 | 旋塞阀 | 减压阀 | 闸阀 |
代号 | A | D | G | H | J | L | P | Q | S | U | X | Y | Z |
当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。
第二功能作用名称 | 代号 | 第二功能作用名称 | 代号 |
保温型 | B | 排渣型 | P |
低温型 | Da | 快速型 | Q |
防火型 | F | (阀杆密封)波纹管型 | W |
缓闭型 | H | — | — |
低温型指允许使用温度低于-46℃以下的阀门。 |
传动 方式 |
电磁动 | 电磁-液动 | 电-液动 | 蜗轮 | 正齿轮 | 伞齿轮 | 气动 | 液动 | 气-液动 | 电动 |
手柄 手轮 |
代号 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 无代号 |
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;
对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;
防爆电动装置的阀门用9B表示。
三单元:连接型式
连接方式 | 内螺纹 | 外螺纹 | 两不同连接 | 法兰 | 焊接 | 对夹 | 卡箍 | 卡套 |
代号 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
四单元:结构型式
阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号
结构形式 | 代号 | |||
阀杆升降式 (明杆) |
楔式闸板 | 弹 性 闸 板 | 0 | |
刚性闸板 | 单 闸 板 | 1 | ||
双 闸 板 | 2 | |||
平行式闸板 | 单 闸 板 | 3 | ||
双 闸 板 | 4 | |||
阀杆非升降式 (暗杆) |
楔式闸板 | 单 闸 板 | 5 | |
双 闸 板 | 6 | |||
平行式闸板 | 单 闸 板 | 7 | ||
双 闸 板 | 8 |
截止阀、节流阀和柱塞阀结构形式代号
结构形式 | 代号 | 结构形式 | 代号 | ||
阀瓣非平衡式 | 直通流道 | 1 | 阀瓣平衡式 | 直通流道 | 6 |
Z形流道 | 2 | 角式流道 | 7 | ||
三通流道 | 3 | — | — | ||
角式流道 | 4 | — | — | ||
直流流道 | 5 | — | — |
球阀结构形式代号
结构形式 | 代号 | 结构形式 | 代号 | ||
浮 动 球 | 直通流道 | 1 | 固 定 球 | 直通流道 | 7 |
Y形三通流道 | 2 | 四通流道 | 6 | ||
L形三通流道 | 4 | T形三通流道 | 8 | ||
T形三通流道 | 5 | L形三通流道 | 9 | ||
— | — | 半球直通 | 0 |
蝶阀结构形式代号
结构形式 | 代号 | 结构形式 | 代号 | ||
密 封 型 | 单 偏 心 | 0 | 非密封型 | 单 偏 心 | 5 |
中心垂直板 | 1 | 中心垂直板 | 6 | ||
双 偏 心 | 2 | 双 偏 心 | 7 | ||
三 偏 心 | 3 | 三 偏 心 | 8 | ||
连杆机构 | 4 | 连杆机构 | 9 |
隔膜阀结构形式代号
结构形式 | 代号 | 结构形式 | 代号 |
屋脊流道 | 1 | 直通流道 | 6 |
直流流道 | 5 | Y形角式流道 | 8 |
旋塞阀结构形式代号
结构形式 | 代号 | 结构形式 | 代号 | ||
填料密封 | 直通流道 | 3 | 油 密 封 | 直通流道 | 7 |
T形三通流道 | 4 | T形三通流道 | 8 | ||
四通流道 | 5 | — | — |
止回阀结构形式代号
结构形式 | 代号 | 结构形式 | 代号 | ||
升降式阀瓣 | 直通流道 | 1 | 旋启式阀瓣 | 单瓣结构 | 4 |
立式结构 | 2 | 多瓣结构 | 5 | ||
角式流道 | 3 | 双瓣结构 | 6 | ||
— | — | — | 蝶形止回式 | 7 |
安全阀结构形式代号
结构形式 | 代号 | 结构形式 | 代号 | ||
弹簧载荷弹簧密封结构 | 带散热片全启式 | 0 | 弹簧载荷弹簧不封闭且带扳手结构 | 微启式、双联阀 | 3 |
微启式 | 1 | 微启式 | 7 | ||
全启式 | 2 | 全启式 | 8 | ||
带扳手全启式 | 4 | — | — | ||
杠杆式 | 单杠杆 | 2 | 带控制机构全启式 | 6 | |
双杠杆 | 4 | 脉 冲 式 | 9 |
减压阀结构形式代号
结构形式 | 代号 | 结构形式 | 代号 |
薄 膜 式 | 1 | 波纹管式 | 4 |
弹簧薄膜式 | 2 | 杠 杆 式 | 5 |
活 塞 式 | 3 | — | — |
蒸汽疏水阀结构形式代号
结构形式 | 代号 | 结构形式 | 代号 |
浮球式 | 1 | 蒸汽压力式或膜盒式 | 6 |
浮桶式 | 3 | 双金属片式 | 7 |
液体或固体膨胀式 | 4 | 脉冲式 | 8 |
钟形浮子式 | 5 | 圆盘热动力式 | 9 |
排污阀结构形式代号
结构形式 | 代号 | 结构形式 | 代号 | ||
液面连接排放 | 截止型直通式 | 1 | 液底间断排放 | 截止型直流式 | 5 |
截止型角式 | 2 | 截止型直通式 | 6 | ||
— | — | 截止型角式 | 7 | ||
— | — | 浮动闸板型直通式 | 8 |
五单元: 密封副材料
材料 |
锡基轴 承合金 巴氏合金 |
搪 | 渗氮钢 |
18-8系 不锈钢 |
氟塑料 | 玻璃 |
Cr13 不锈钢 |
衬胶 |
蒙乃尔 合金 |
尼龙 塑料 |
渗硼钢 | 衬铅 |
Mo2Ti 不锈钢 |
塑料 | 铜合金 | 橡胶 |
硬质 合金 |
阀体 直接 加工 |
代号 | B | C | D | E | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
阀体 材料 |
钛及 钛合金 |
碳钢 |
Cr13系 不锈钢 |
铬钼钢 | 可锻铸铁 | 铝合金 |
18-8系 不锈钢 |
球墨铸铁 |
Mo2Ti系 不锈钢 |
塑料 |
铜及 铜合金 |
铬钼钒钢 | 灰铸铁 |
代号 | A | C | H | I | K | L | P | Q | R | S | T | V | Z |
阀门的命名
阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略:
(1)连接形式中:“法兰”。
(2)结构形式中:
a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;
b:截止阀和节流阀的“直通式”;
c:球阀的“浮动”和“直通式”;
d:蝶阀的“垂直板式”;
e:隔膜阀的“屋脊式”;
f:旋塞阀的“填料”和“直通式”;
g:止回阀的“直通式”和“单瓣式”;
h:安全阀的“不封闭”。
(3)阀座密封面材料中的材料名称。
