调节阀安装规范,电动调节阀安装注意事项

电动调节阀安装必须从现场接到调节阀后,就要适当地处理好调节阀问题。操作人员在电动调节阀安装的每阶段都要调整电动调节阀,毛手毛脚处理电动调节阀可能引起装置启动大大延迟。电动调节阀是工业自动化过程控制中的重要执行单元仪表,产品具有性能稳定、使用灵活、可靠性高、维护简便等优点。用户使用电动调节阀要注意哪些问题呢?下面具体介绍一下电动调节阀使用要点,希望可以帮助用户更好的应用产品。
   检测元件和变送器(sensor and transmitter)用于检测被控变量,将检测信号转换为标准信号。例如,热电阻将温度变化转换为电阻变化,温度变送器将电阻信号转换为标准的气压或电流、电压信号等。控制器(controller)将检测变送环节输出的标准信号与设定值信号进行比较,获得偏差信号,按一定控制规律对偏差信号(error signal)进行运算,运算输出送执行器。控制器可用模拟仪表实现,也可用微处理器组成的数字控制器实现,例如DCS和FCS中采用的PID控制功能模块等。

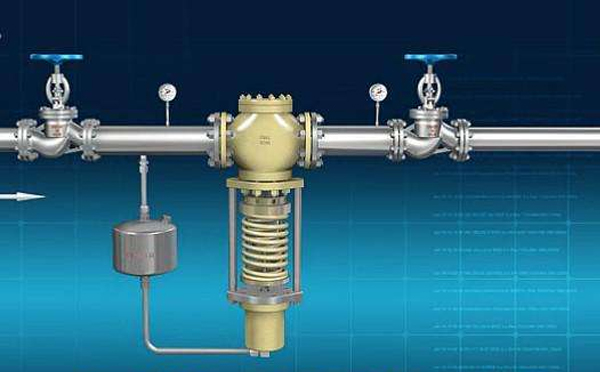

调节阀的重要性
调节阀用于调节操纵变量的流量,从控制系统整体看,一个控制系统控制得好不好,都要通过调节阀来实现。由于下列原因,调节阀变得十分重要。
1、控制阀是节流装置,属于动部件,与检测元件和变送器、控制器比较,在控制过程中,调节阀需要不断改变流件的流通面积,使操纵变量变化,以适应负荷变化或操作条件的改变。因此,对调节阀阀组件的密封、耐压、腐蚀等提出更高要求。例如,密封会使调节阀摩擦力增加,调节阀死区加大,造成控制系统控制品质变差等。
2、调节阀的的活动部件是造成“跑”、“冒”、“滴”、“漏”的主要原因,它不仅造成资源或物料的浪费,也污染环境,引发事故。
3、调节阀的阀内件与过程介质直接接触,和检测元件与过程介质接触的不同之处如下:
     a.调节阀阀组件的接触介质可能与检测元件的接触介质不同,对调节阀的耐腐蚀性、强度、刚度、材料等有更高要求。
     b.检测元件可采用隔离液等方法与过程介质隔离,但调节阀通常与过程介质直接接触,很难采用隔离的方法与过程介质隔离。
4、调节阀的节流使能量在阀内件内部被消耗,因此,降低能耗,降低调节阀的压力损失,和保证较好的控制品质之间要合理选择和兼顾。
5、调节阀对流体进行节流的同时也造成噪声。例如,当阀出口压力低于液体的蒸汽压力时,造成闪蒸;当阀下游压力高于液体蒸汽压力时,造成汽蚀。调节阀造成的噪声和调节阀流路的设计、操作压力、被控介质特性等有关,因此,降低噪声,降低压力损失等对调节阀提出更高的要求。
6、调节阀的适应性强。它被安装在各种不同的生产过程,产生过程的低温、高温、高压、大流量、微小流量等操作条件需要调节阀具有各种不同的功能,调节阀应能够适应不同应力的要求。

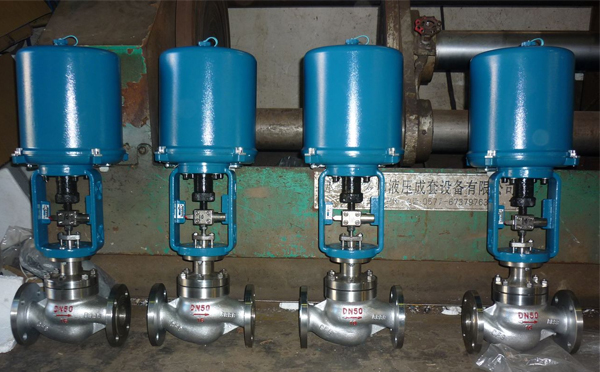

电动调节阀
电动调节阀使用要点
⑴调节阀属于现场仪表,要求环境温度应在-25~60℃范围,相对湿度≤95%。如果是安装在露天或高温场合,应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。
⑵调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。
⑶安装调节阀的管道一般不要离地面或地板太高,在管道高度大于2 m时应尽量设置平台,以利于操作手轮和便于进行维修。
⑷调节阀安装前应对管路进行清洗,排除污物和焊渣。安装后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住。在使用手轮机构后,应恢复到原来的空档位置。
⑸为了使调节阀在发生故障或维修的情况下使生产过程能继续进行,调节阀应加旁通管路。
同时还应特别注意,电动调节阀的安装位置是否符合工艺过程的要求。
⑹电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为??11.3 mm左右的胶皮安装电缆线。在使用维修中,在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面,检修后要还原成原来的隔爆要求状态。
⑺执行机构的减速器拆修后应注意加油润滑,低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。

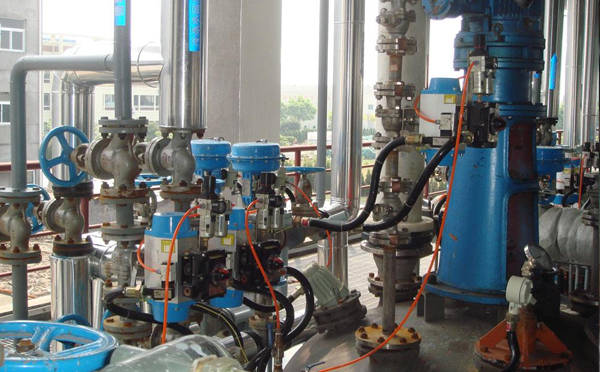

 调节阀安装
电动调节阀安装注意事项:
1阀安装前要彻底清洗管路中的污物、焊渣,以防运行时,阀芯被污物卡死。
2 阀安装位置距离地面要有适当的高度,阀的上面和下面都有一定的空间,以便于阀的拆装和修理。
3 避免由于安装不慎给阀带来附加压力,如管道与阀不同心或法兰面不平行。阀的自重、周围振
动、介质温度和环境温度的变化的综合作用会使法兰破裂或变形。为避免此类事故,除消除上述外
因外,阀安装在一段弯管上,大口径的阀要加以支承,阀垂直正立安装在管道上。
调节阀安装
建议考虑下面的具体要求有12点:
(1)用于操作气动调节阀的气源应当是无油和干燥的,特别是带定位器的阀。
(2)小通径的调节阀的入口配管要装配一个适当的过滤器,以便过滤掉配管系统带来的杂质,避免损坏阀门。
(3)阀门安装在系统中时阀体要避免受过大压力,这对阀体分离式阀门特别重要。
(4)在初次开工之前和停工检修之后,调节阀前要装上滤网,以便滤去管线内的垢物、铁锈和其它杂物。只要可能,配管系统要装上一个短管接头,并在安装调节阀之前冲洗配管系统。
(5)如在多尘埃的环境中操作的电动调节阀,围绕着阀杆装一个橡皮或塑料罩,以保护阀杆的抛光表面免受损坏。
(6)务必要遵守制造厂提出的所有调整和辅助设备的开关位置的说明。例如,在阀门定位器的旁路位置上不要遗忘了旁路开关。
(7)可以设想,即使是好的设计,切断时也不可避免地会积留高压流体,因此建议:如果积聚液体的潜在能量具有很大危险性的话,应在电动调节阀的每一侧安装放空阀和(或)排放阀。
(8)对于积聚有大量高压物料的阀门,考虑安装两个放空阀和排放阀是必要的。在两个阀门之间只积聚少量物料,同时能够逐步释放系统的压力,使在这两个排放或放空阀之间的压力反复积集及排放。注意,在这个过程中调节阀必须处于打开状态。
(9)如果被排放的流体是危险性气体,放空管线必须接到安全的地方。
(10)如果在电动调节阀安装以后还需从系统中拆卸下来,要关闭切断阀并加标记。如果调节阀里有危险流体或污染物,应加上相应标记,以便在拆卸阀门之前进行适当的清洗。
(11)务必按照流动方向的箭头安装调节阀。如果制造厂提供的阀门箭头指示的方位是错误的,要报告这种情况。

(12)在安装之前要看各家阀门制造厂的具体说明书。
