泵出口安装止回阀的原因、选型与安装要求

水泵出口的高压水,可直接送往锅炉,也可送往与高压母管相连的管道或送往高位水箱。运行中由于某种原因,水泵突然停止运转时,泵内压力消失,与水泵出口相连的高压水就会反向流回水泵。水泵出口装有止回阀(逆止阀)时,它会立即关闭,防止高压水反向流回水泵。如果水泵出口不装止回阀(逆止阀),高压水就会反向流回水泵,水泵叶轮在高压水的冲击下产生倒转。叶轮因承受高压水的冲击载荷,严重时会使叶轮或其它零部件发生松动或损坏;使母管的水压降低,锅炉水位下降等,影响安全运行。

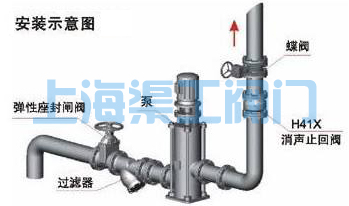

泵出口止回阀安装图

1.泵出口止回阀(逆止阀)的选型
  一般的泵站工程情况,对于泵出口止回阀(逆止阀)的选择,应遵循以下原则;
  对泵出口管路口径较小的管路,即DN<50mm时,应选用升降式止回阀(逆止阀)。
  对泵出口管路口径DN≥50mm的管路,应选用旋启式止回阀(逆止阀)

  旋启式止回阀(逆止阀)可以水平或垂直安装。旋启式止回阀(逆止阀)阀瓣绕转轴作旋转运动,其流体阻力一般小于升降式止回阀(逆止阀),它适用于较大口径的场合,安装位置不受限制,通常安装于水平管路,它适用与较大口径的场合。根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀(逆止阀)一般使用与中等口径的场合。大口径管路选用单瓣旋启式止回阀逆止阀)时,为减小水锤压力,建议采用能减小水锤压力的缓闭止回阀(逆止阀)。双瓣旋启式止回阀(逆止阀)适用与大中口径管路。对夹双瓣旋启式止回阀(逆止阀)结构小、重量轻,是一种较快的止回阀(逆止阀);多瓣旋启式止回阀(逆止阀)适用于大口径管路.

泵出口止回阀安装示意图

2.泵出口止回阀(逆止阀)的安装

不同水泵止回阀具有不同安装方法:

1、旋启式止回阀:旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,流动阻力比升降式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。一般安装在水平管道上:对于口径DN80mm及以上的止回阀,也可安装在垂直或向上倾斜的管道上。

2、升降式止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀,升降式止回阀安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。升降式止回阀的阀体形状与截止阀一样(可与截止阀通用),因此它的流体阻力系数较大。
其结构与截止阀相似,阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。
直通式升降止回阀介质进出口通道方向与阀座通道方向垂直;立式升降式止回阀,其介质进出口通道方向与阀座通道方向相同,其流动阻力较直通式小。

3、碟式止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单,安装在水平管道上,密封性较差。

4、管道式止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。

5、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和截止阀或角阀的综合机能。
