ZAJD电动调节蝶阀

ZRJD智能型电动蝶阀

一、电动调节蝶阀 产品概述

渠工公司的电动调节蝶阀属于电动阀门电动调节阀中的一个品种。连接方式主要有法兰式和对夹式。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时电动调节蝶阀具有良好的流体控制特性。是工业自动化控制领域中的重要执行单元。电动调节蝶阀是以AC220V电源作为动力,接收工业自动化控制系统预设的参数值4~20mA信号来完成调节动作。主要适用于各种工业自动化生产的管道流量、压力、温度的控制。智能型电动蝶阀广泛应用于石油,化工,造纸,冶金,污水处理等生产部门的气体,蒸汽,液体输送管道中介质的调节。

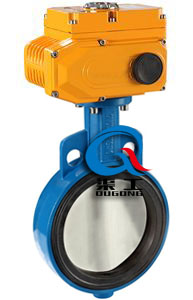

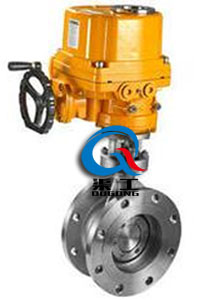

电动调节蝶阀 (对夹式) 电动调节蝶阀 (法兰式)
电动调节蝶阀 (对夹式) 电动调节蝶阀 (法兰式)

二、电动调节蝶阀 主要设计标准

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

三、电动调节蝶阀 主要技术参数及性能

公称通径DN(mm) 50~1200
公称压力 PN0.6、1.6、2.5MPa
连接形式 法兰式、对夹式
阀板形式 垂直板式
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4,软密封:零泄漏
基本误差 ±2.5%
回差 ±2.5%
死区 1% (可调)
可调范围 50:1
配置执行机构 可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

四、电动调节蝶阀 执行器技术参数

电源电压 AC220/380V,50/60Hz
输出力矩 50N·M~2000N·M
动作范围 0~90° 0~360°
动作时间 15秒/30秒/60秒
保护装置 过热保护
环境温度 -30°~60°
手动操作 同附带手柄操作
限位 电气、机械二重限位
防护等级 相当于IP-65
防爆等级 ExdII BT4;特殊要求可定制ExdII BT6
位置测量 可选装开关或电位计
驱动电机 8W/E
进线接口 PE1/2〞进线线锁

五、电动调节蝶阀 主要零件材料

零件名称 材料名称
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 聚四氟乙烯、柔性石墨

六、电动调节蝶阀 主要性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

七、电动调节蝶阀 外形图

电动调节蝶阀 (法兰式) 电动调节蝶阀 (对夹式) 电动调节蝶阀 (软密封)
电动调节蝶阀 (法兰式) 电动调节蝶阀 (对夹式) 电动调节蝶阀 (软密封)

八、电动调节蝶阀 安装连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

九、电动调节蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

欢迎来电咨询ZAJD智能型电动蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
