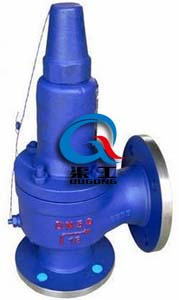

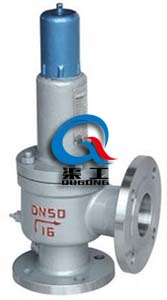

A42Y弹簧全启封闭式安全阀

一、弹簧全启封闭式安全阀 产品概述

A42Y弹簧全启封闭式安全阀适用于工作温度≤300℃空气、石油气、液体等介质的设备和管路上。A42Y-P型及A42Y-R型弹簧全启封闭式安全阀适用于工作温度≤200℃有腐蚀性的介质的设备和管路上,作为超压保护装置。弹簧全启封闭式安全阀连接法兰标准按JB/T79-94系列的规定。

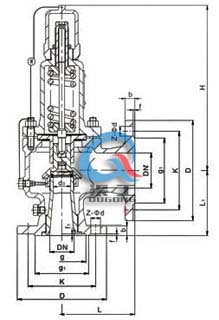

A42Y弹簧全启封闭式安全阀 A42Y弹簧全启封闭式安全阀 外形结构尺寸
A42Y弹簧全启封闭式安全阀 A42Y弹簧全启封闭式安全阀 外形结构尺寸

二、弹簧全启封闭式安全阀 主要零件材料

NO 零件名称 AH42F-C A42F-C 材料
1 阀座 2Cr13
2 阀体 WCB
3 调节圈 2Cr13
4 反冲盘 2Cr13
5 阀瓣 2Cr13+PTFE
6 导向套 2Cr13
7 阀盖 ZG230-450
8 弹簧 50CrVA
9 阀杆 2Cr13
10 调整螺杆 45
11 阀帽 ZG200-400

三、弹簧全启封闭式安全阀 连接尺寸

型号 公称通径 do D K g g1 b f f1 Z-d DN D1 K1 g2 b1 f Z1-d1 L L1 ≈H
A42H-16C
A42F-16C
20 15 105 75 / 55 16 2 / 4-14 25 115 85 65 16 2 4-14 110 95 378
25 16 115 85 / 65 16 2 / 4-14 32 140 100 78 18 2 4-18 110 95 378
32 20 140 100 / 78 18 2 / 4-18 40 150 110 85 18 3 4-18 115 100 378
40 25 150 110 / 85 18 3 / 4-18 50 165 125 100 20 3 4-18 120 110 406
50 32 165 125 / 100 20 3 / 4-18 65 185 145 120 20 3 4-18 135 120 450
65 40 185 145 / 120 20 3 / 4-18 80 200 160 135 20 3 8-18 160 140 520
80 50 200 160 / 135 20 3 / 8-18 100 220 180 155 22 3 8-18 170 135 525
100 65 220 180 / 155 22 3 / 8-18 125 250 210 185 22 3 8-18 195 175 690
125 80 250 210 / 185 22 3 / 8-18 150 285 240 210 24 3 8-23 210 190 780
150 100 285 240 / 210 24 3 / 8-23 175 310 270 240 26 3 8-23 255 230 838
200 125 340 295 / 265 26 3 / 12-23 250 405 355 320 30 3 12-26 300 260 992
250 150 405 355 / 320 30 3 / 12-26 300 460 410 375 30 4 12-26 350 320 1266
300 220 460 410 / 375 30 4 / 12-26 400 580 525 485 36 4 16-30 370 350 1283
350 250 520 470 / 435 34 4 / 16-26 500 715 650 608 44 4 20-34 500 450 1520
400 280 580 525 / 485 36 4 / 16-30 500 715 650 608 44 4 20-34 500 450 1530
A42H-25
A42F-25
20 15 105 75 / 55 16 2 / 4-14 25 115 85 65 16 2 4-14 110 95 378
25 16 115 85 / 65 16 2 / 4-14 32 140 100 78 18 2 4-18 110 95 378
32 20 140 100 / 78 18 2 / 4-18 40 150 110 85 18 3 4-18 115 100 378
40 25 150 110 / 85 18 3 / 4-18 50 165 125 100 20 3 4-18 120 110 406
50 32 165 125 / 100 20 3 / 4-18 65 185 145 120 20 3 4-18 135 120 450
65 40 185 145 / 120 22 3 / 8-18 80 200 160 135 20 3 8-18 160 140 520
80 50 200 160 / 135 22 3 / 8-18 100 220 180 155 22 3 8-18 170 135 525
100 65 230 190 / 160 24 3 / 8-23 125 250 210 185 22 3 8-18 195 175 690
125 80 270 220 / 188 28 3 / 8-26 150 285 240 210 24 3 8-23 210 190 780
150 100 300 250 / 218 30 3 / 8-26 175 310 270 240 26 3 8-23 255 230 838
200 125 360 310 / 278 34 3 / 12-26 250 405 355 320 30 3 12-26 300 260 992
250 150 425 370 / 332 36 3 / 12-30 300 460 410 375 30 4 12-26 350 320 1266
300 220 485 430 / 390 40 4 / 16-30 400 580 525 485 36 4 16-30 370 350 1283
A42H-40
A42F-40
20 15 105 25 51 55 16 2 4 4-14 25 115 85 65 16 2 4-14 110 95 378
25 16 115 85 58 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 378
32 20 140 100 66 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 378
40 25 150 110 76 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 110 406
50 32 165 125 88 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 450
65 40 185 145 110 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 520
80 50 200 160 121 135 22 3 4 8-18 100 220 180 155 22 3 8-18 170 135 525
100 65 235 190 150 160 24 3 4.5 8-23 125 250 210 185 22 3 8-18 195 175 690
125 80 270 220 176 188 28 3 4.5 8-26 150 285 240 210 24 3 8-23 210 190 780
150 100 300 250 204 218 30 3 4.5 8-26 175 310 270 240 26 3 8-23 255 230 /

四、弹簧全启封闭式安全阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的弹簧全启封闭式安全阀产品型号,请按型号直接向我司订购;

欢迎来电咨询A41Y弹簧全启封闭式安全阀产品详细信息.
