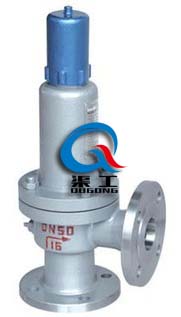

A41H弹簧微启封闭式安全阀

一、弹簧微启封闭式安全阀 产品概述

本公司的A41H弹簧微启封闭式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R型弹簧微启封闭式安全阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。弹簧微启封闭式安全阀连接法兰标准按JB/T……94/系列1。

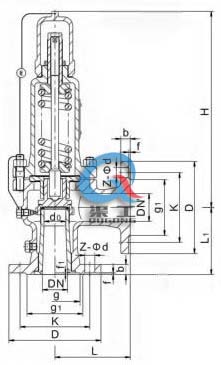

A41H弹簧微启封闭式安全阀 A41H弹簧微启封闭式安全阀 (外形结构尺寸)
A41H弹簧微启封闭式安全阀 A41H弹簧微启封闭式安全阀 (外形结构尺寸)

二、弹簧微启封闭式安全阀 主要零件材料

NO 零件名称 A41H-C/KA41Y-C材料 A41Y-P/KA41Y-P材料 A41Y-R/KA41Y-R材料
1 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 阀座 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
3 调节圈 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
4 阀瓣 2Cr13/1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
5 导向套 ZG2Cr13/1Cr18Ni9Ti ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 阀盖 ZG230-450 ZG230-450 ZG230-450
7 弹簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
8 阀杆 2Cr13 2Cr13 1Cr18Ni12Mo2Ti
9 调整螺杆 45 2Cr13 2Cr13
10 保护罩 ZG200-400 ZG200-400 ZG200-400
  零件名称 A41H-C/KA41Y-C材料 A41Y-P/KA41Y-P材料 A41Y-R/KA41Y-R材料

三、弹簧微启封闭式安全阀 连接尺寸

型号 公称通径 do D K g g1 b f f1 Z-ød DN' D1 K1 g2 g' b1 f' f1' Z1-ød1 L L1 ≈H
A41H-16C
A41Y-16P
A41Y-16R
KA41Y-16C
KA41Y-16P
20 15 105 75 / 55 16 2 / 4-14 20 105 75 55 / 16 2 / 4-14 100 85 276
25 20 115 85 / 65 16 2 / 4-14 25 115 85 65 / 16 2 / 4-14 100 85 276
32 25 140 100 / 78 18 2 / 4-18 32 140 100 78 / 18 2 / 4-18 115 100 285
40 32 150 110 / 85 18 3 / 4-18 40 150 110 85 / 18 3 / 4-18 120 110 292
50 40 165 125 / 100 20 3 / 4-18 50 165 125 100 / 20 3 / 4-18 135 120 370
65 50 185 145 / 120 20 3 / 4-18 65 185 145 120 / 20 3 / 4-18 140 130 375
80 65 200 160 / 135 20 3 / 8-18 80 200 160 135 / 20 3 / 8-18 160 135 373
100 80 220 180 / 155 22 3 / 8-18 100 220 180 155 / 22 3 / 8-18 170 160 513
125 100 250 210 / 185 22 3 / 8-18 125 250 210 185 / 22 3 / 8-18 190 190 560
150 125 285 240 / 210 24 3 / 8-23 150 285 240 210 / 24 3 / 8-23 205 195 570
200 150 340 295 / 265 26 3 / 12-23 200 340 295 265 / 26 3 / 12-23 240 230 717
250 200 405 355 / 320 30 3 / 12-26 250 405 355 320 / 30 3 / 12-26 350 320 940
300 250 460 410 / 375 30 4 / 12-26 300 460 410 375 / 30 4 / 12-26 350 320 980
A41H-25
A41Y-25P
A41Y-25R
KA41Y-25
KA41Y-25P
20 15 105 75 / 55 16 2 / 4-14 20 105 75 55 / 16 2 / 4-14 100 85 276
25 20 115 85 / 65 16 2 / 4-14 25 115 85 65 / 16 2 / 4-14 100 85 276
32 25 140 100 / 78 18 2 / 4-18 32 140 100 78 / 18 2 / 4-18 115 100 285
40 32 150 110 / 85 18 3 / 4-18 40 150 110 85 / 18 3 / 4-18 120 110 292
50 40 165 125 / 100 20 3 / 4-18 50 165 125 100 / 20 3 / 4-18 135 120 370
65 50 185 145 / 120 22 3 / 8-18 65 185 145 120 / 20 3 / 4-18 140 130 375
80 65 200 160 / 135 24 3 / 8-18 80 200 160 135 / 20 3 / 8-18 160 135 373
100 80 230 190 / 160 24 3 / 8-23 100 220 180 155 / 20 3 / 8-18 170 160 513
125 100 270 220 / 188 28 3 / 8-26 125 250 210 185 / 22 3 / 8-18 190 190 560
150 125 300 250 / 218 30 3 / 8-26 150 285 240 210 / 24 3 / 8-23 205 195 570
200 150 360 310 / 278 34 3 / 12-26 200 340 295 265 / 26 3 / 12-23 240 230 717
250 200 425 370 / 332 36 3 / 12-30 250 405 355 320 / 30 3 / 12-26 350 320 940
300 250 485 430 / 390 40 4 / 16-30 300 460 410 375 / 30 4 / 12-26 350 320 980
A41H, -40
A41Y-40P
A41Y-40R
KA41Y-40
KA41Y-40P
20 15 105 75 51 55 16 2 4 4-14 20 105 75 55 / 16 2 / 4-14 100 85 276
25 20 115 85 58 65 16 2 4 4-14 25 115 85 65 / 16 2 / 4-14 100 85 276
32 25 140 100 66 78 18 2 4 4-18 32 140 100 78 / 18 2 / 4-18 115 100 285
40 32 150 110 76 85 18 3 4 4-18 40 150 110 85 / 18 3 / 4-18 120 110 292
50 40 165 125 88 100 20 3 4 4-18 50 165 125 100 / 20 3 / 4-18 135 120 370
65 50 185 145 110 120 22 3 4 8-18 65 185 145 120 / 20 3 / 4-18 140 130 375
80 65 200 160 121 135 22 3 4 8-18 80 200 160 135 / 20 3 / 8-18 160 135 373
100 80 235 190 150 160 24 3 4.5 8-23 100 220 180 155 / 22 3 / 8-18 170 160 513
125 100 270 220 176 188 28 3 4.5 8-26 125 250 210 185 / 22 3 / 8-18 190 190 560
150 125 300 250 204 218 30 3 4.5 8-26 150 285 240 210 / 24 3 / 8-23 205 195 570
200 150 375 320 260 282 38 3 4.5 12-30 200 340 295 265 / 26 3 / 12-23 240 230 717
250 200 450 385 313 345 42 3 4.5 12-34 250 405 355 320 / 30 3 / 12-26 350 320 940
300 250 515 450 364 408 46 4 4.5 16-34 300 460 410 375 / 30 4 / 12-26 350 320 980
A41H-64
A41Y-64
A41Y-64P
A41Y-64R
20 15 130 90 51 68 20 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
25 20 140 100 58 78 22 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
40 32 170 125 76 95 24 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
50 40 180 135 88 105 26 3 4 4-23 50 165 125 100 88 20 3 4 4-18 160 125 360
65 50 205 160 110 130 28 3 4 8-23 65 185 145 120 110 22 3 4 8-18 175 160 503
80 65 215 170 121 140 30 3 4 8-23 80 200 160 135 121 22 3 4 8-18 175 160 498
100 80 250 200 150 168 32 3 4.5 8-26 100 235 190 160 150 24 3 4.5 8-23 190 180 530
150 100 345 280 204 240 38 3 4.5 8-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657
A41H-100
A41Y-100
A41Y-100P
A41Y-100R
20 15 130 90 51 68 22 2 4 4-18 20 105 75 55 51 16 2 4 4-14 100 95 268
25 20 140 100 58 78 24 2 4 4-18 25 115 85 65 58 16 2 4 4-14 100 95 268
32 25 155 110 66 82 24 2 4 4-23 32 140 100 78 66 18 2 4 4-18 115 105 279
40 32 170 125 76 95 26 3 4 4-23 40 150 110 85 76 18 3 4 4-18 135 115 330
50 40 195 145 88 112 28 3 4 4-26 50 165 125 100 88 20 3 4 4-18 160 125 360
65 50 220 170 110 138 32 3 4 8-26 65 185 145 120 110 22 3 4 8-18 175 160 503
80 65 230 180 121 148 34 3 4 8-26 80 200 160 135 121 22 3 4 8-18 175 160 498
100 80 265 210 150 172 38 3 4.5 8-30 100 235 190 160 150 24 3 4.5 8-23 190 180 530
150 100 355 290 204 250 46 3 4.5 12-34 150 300 250 218 204 30 3 4.5 8-26 280 260 657

四、弹簧微启封闭式安全阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的弹簧微启封闭式安全阀产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询A41H微启式安全阀产品详细信息.我们将竭诚为您提供优质的服务!
