D641X气动软密封蝶阀

D671X对夹式气动蝶阀

一、气动软密封蝶阀 产品概述

本公司的D671X气动软密封蝶阀是由气动执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。对夹式气动蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。气动软密封蝶阀其主要特点为:
(1)设计新颖、合理、结构独特,重量轻,启闭迅速。
(2)操力矩小,操作方便,省力灵巧。
(3)可以任何位置安装,维修方便。
(4)密封件可以更换,密封性能可靠达到双向密封零泄漏。
(5)密封材料耐老化、耐腐蚀,使用寿命长等特点。

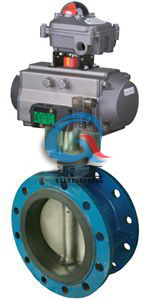

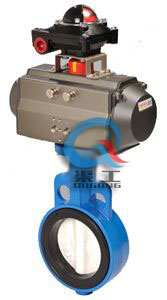

气动软密封蝶阀 (法兰) 对夹式气动蝶阀 (软密封)
气动软密封蝶阀 (法兰) 对夹式气动蝶阀 (软密封)

二、气动软密封蝶阀 主要设计标准

设计标准 GB/T12238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

三、气动软密封蝶阀 执行器技术参数

公称通径DN(mm) DN50~1000mm
公称压力(MPa) PN1.0、1.6、2.5MPa
阀体形式 直通铸造阀体
连接形式 法兰式、对夹式
阀芯形式 蝶板式
密封填料 柔性石墨、聚四氟乙烯
基本误差 带定位器:小于全行程的±2%
回差 带定位器:小于全行程的±2%
控制方式 开关型(开关两位控制)、调节型(4~20mA控制)
配置执行器型号 GT、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

四、气动软密封蝶阀 主要零件材料

零件名称 主要材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O

五、气动软密封蝶阀 主要性能规范

公称通径 DN(mm) 50~1000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 气动传动

六、气动软密封蝶阀 密封材料和适用温度

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃
-40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃

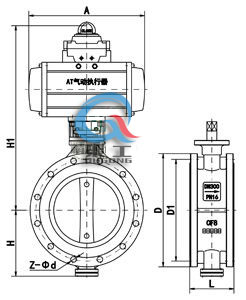

七、气动软密封蝶阀 外形图

气动软密封蝶阀 (法兰式) 对夹式气动蝶阀 (软密封)
气动软密封蝶阀 (法兰式) 对夹式气动蝶阀 (软密封)

八、气动软密封蝶阀 安装连接尺寸

公称通径 结构长度 外形尺寸(参考值) 连接尺寸(标准值)
0.6MPa 1.0MPa 1.6MPa
毫米 英寸 L L1 H H1 A D D1 n-d D D1 n-d D D1 n-d
50 2 108 43 63 315 180 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 70 330 180 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 46 83 390 245 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 52 105 431 240 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 56 115 455 240 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 56 137 626 350 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 60 164 720 350 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 68 206 800 550 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 78 230 860 600 440 395 12-22 445 400 12-22 460 410 12-26
350 14 190 78 248 883 600 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 102 289 972 600 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 114 320 1043 750 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 127 343 1098 750 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 413 1236 750 755 705 20-26 780 725 20-30 840 770 20-36
700 28 430 165 478 1431 750 860 810 24-26 895 840 24-30 910 840 24-36
800 32 470 190 525 1488 750 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 510 203 620 1615 1250 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 550 216 725 1765 1500 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 630 254 780 1976 1500 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48

九、气动软密封蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动软密封蝶阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

欢迎来电咨询D671X气动软密封对夹蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
