ZZDQ/ZZYVP自力式氮封阀

一、自力式氮封阀 产品概述

本公司的ZZDQ自力式氮封阀(即氮封装置)主要用于储罐顶部氮气压力恒定控制,以保护罐内物料不被氮化及储罐安全。氮封阀由ZZDQ快速泄放阀及ZZV自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
储罐内压力升高至设定压力时,快速泄放阀迅速开启,将罐内多余压力泄放。微压调节阀在储罐内压力降低时,开启阀门,向罐内充注氮气。因微压调节阀需要使用在压力为0.1Mpa压力以下,现场压力较高,安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa,压力可按分段设定,从0.5Kpa 至66 Kpa以下,介质温度温度≤80℃。

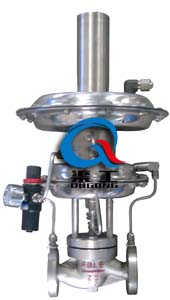

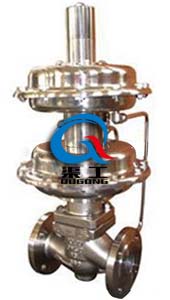

ZZDQ自力式氮封阀 (全不锈钢)	ZZDQ自力式氮封阀 (全不锈钢)
ZZDQ自力式氮封阀 (全不锈钢) ZZDQ自力式氮封阀 (全不锈钢)

二、自力式氮封阀 产品特点

(1)不用外加能源,能在无电、无气的场合工作,既方便又节约能源。
(2)氮封装置供氮,泄氮压力设定方便,可在连续生产的条件下进行。
(3)压力检测膜片有效面积大,设定弹簧刚度小、动作灵敏、装置工作平衡。
(4)采用无填料设计,阀杆所受磨擦力小、反应迅速、控制精度高。
(5)供氮装置采用指挥器操作,减压比可达100:1,减压效果好、控制精度高。
(6)需在罐顶设置呼吸阀。
(7)呼吸阀制止了常规氮封装置中启闭频繁易损坏的缺陷。

三、自力式氮封阀 主要技术参数

公称通径(mm) 20 25 40 50 80 100 150
阀座直径(mm) 6 15 20 25 32 40 50 65 80 100 125 150
额定流量系数Kv 3.2 5 8 10 20 32 50 80 100 160 250 400
压力调节范围 0.5~70 20~120 60~400 300~700 500~1000 KPa
公称压力PN 1.0、1.6 MPa
被调介质温度 80、200 ℃
流量特性 快开型
调节精度 5%
允许压降(MPa) 1.6 1.6 1.1 0.6 0.4
薄膜有效面积(C㎡) 200 280 400
允许泄漏量 符合ANSIB16.104—1976 IV级
阀盖形式 标准型 (整体式)
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式 单座型阀芯
流量特性 直线性

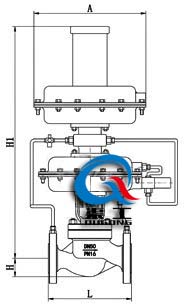

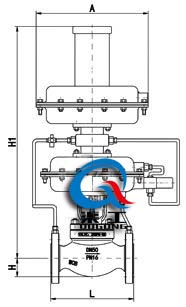

四、自力式氮封阀 主要外形图

自力式氮封阀 (精小型阀体) 自力式氮封阀 (迷你型阀体)
自力式氮封阀 (精小型阀体) 自力式氮封阀 (迷你型阀体)

五、自力式氮封阀 主要外形尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150
L 150 160 180 200 230 290 310 350 400 480
H 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
H1 330 330 350 350 360 430 440 450 520 650
A 310 400
欢迎来电咨询ZZDQ氮封装置、ZZYVP自力式氮封阀自力式氮封阀产品详细信息!
