KHCB平衡笼式调节阀

一、KHCB电动平衡笼式调节阀 产品概述

本公司引进的KHCB电动平衡笼式调节阀采用电动执行器及笼式调节阀组成。可控制多种高温、低温的高压流体,是一种压力平衡式的调节阀。电动平衡笼式调节阀具有结构紧凑,有呈S流线型的通道,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围大,流量特性精度高,符合IEC534-1-1976标准。KHCB电动平衡笼式调节阀的动态稳定性好,噪音低,空化腐蚀小。调节阀的泄漏量符合ANSI Bl6.104标准。电动笼式调节阀产品符合GB/T4213-92、JB/T7387-94。

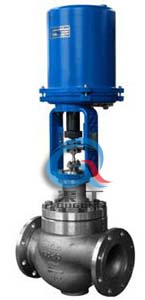

KHCB电动平衡笼式调节阀
KHCB电动平衡笼式调节阀

二、KHCB电动平衡笼式调节阀 主要技术参数

公称通径 32 40 50 65 80 100 125 150 200 250 300 350
阀体型式 直通单座铸造球型阀
公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
连接型式 密封面型式 FF、RF、RJ、LG、MFM
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖 常温型 -17~+230℃
伸长I型 -45~-17℃、 +230~+566℃
伸长Ⅱ型 -100~-45℃
伸长ⅢI型 -196~-100℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式 压力平衡式阀芯
流量特性 等百分比特性、线性特性
材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

三、KHCB电动平衡笼式调节阀 执行器技术参数

执行器型式 381L系列、PSL系列
输入信号 381L执行机构 4~20mA·DC或1~5V(输入电阻250Ω)
PSL执行机构 4~20mA·DC
电源电压 381L执行机构 220V,50/60Hz
PSL执行机构 单相控制220V·50Hz; 三相控制380V,50Hz
手动机构 381L执行机构:离合式; PSL执行机构: 手轮
作用形式 电关式或电开式

四、KHCB电动平衡笼式调节阀 主要性能指标

参数 指标值
泄漏量 金属阀座 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
软阀座 小于阀额定容量的10-7,符合ANSI B16.104-1976 VI级
回差 配381L执行机构为2%;配PSL执行机构为1%
基本误差 配381L执行机构为±2%;配PSL执行机构为±1%
可调范围 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
欢迎来电咨询KHCB平衡笼式调节阀产品详细信息!
