PZ973电动刀型闸阀

一、电动刀型闸阀 产品概述

本公司的电动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封良好、操作轻便、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。电动刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动除去杂物。电动刀型闸阀主要应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。电动刀型闸阀适用于造纸行业在管道上作调节和节流使用。

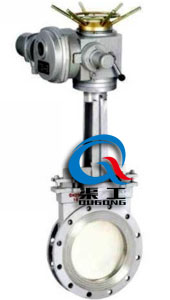

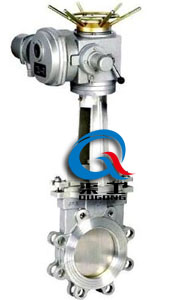

电动刀型闸阀 电动刀型闸阀 (梅花式)
电动刀型闸阀 电动刀型闸阀 (梅花式)

二、电动刀型闸阀 产品特点

(1)电动刀形闸阀按照口径不同制成暗杆和明杆两种形式(暗杆DN50~1000mm,明杆DN50~900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可阻止粉尘、砂砾等物质进入填料盒,可增加刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得良好的密封作用。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、便于维修、使用方便及使用时间长,并且可任意选用驱动装置。
(2)阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304、316、316L、WCB、2Crl3,密封圈采用PTFE加强聚四氟乙烯材质,耐腐蚀、不沾渣。
(3)阀板有5个支撑点,使阀板有良好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。
(4)电动刀形闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
(5)电动刀形闸阀内可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
(6)电动刀形闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带加强的聚四氟乙烯软密封。
(7)适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。

三、电动刀型闸阀 主要零件材料

零件名称 材料名称 材料牌号
圆螺母 碳素钢 25
手轮 灰口铸钢 HT200
轴承压盖 碳素钢 35
阀杆螺母 铝青铜 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
铝黄铜 ZCuZn25A16Fe3Mn3
轴承 51110
阀杆 不锈钢 304、316、2Cr13
支架 碳素钢、不锈钢 WCB、CF8等
闸板 不锈钢 304、316、304L、316L、2Cr13
螺栓螺母 碳素钢 35
填料压盖 碳素钢 WCB
填料 柔性石墨盘根石棉根、四氟纤维盘根
阀体 碳素钢、不锈钢 WCB、CF8(304)、CF3(304L)
、CF8M(316)、CF3M(316L)、
密封座堆焊合金或不锈钢

四、电动刀型闸阀 主要设计标准

设计制造 JB/T 8691-98
结构长度 GB/T 15188.2-94
法兰连接尺寸 GB/T 9113-2000
阀门检查和试验 GB/T 13927-92

五、电动刀型闸阀 主要性能规范

压力PN(MPa) 壳体试验(MPa) 密封试验(MPa) 适用介质
1.0 1.5 1.1 烟气、灰、渣水混合物、空气混合物
1.6 2.4 1.8

六、电动刀型闸阀 外形尺寸图

电动刀型闸阀 (尺寸图) 电动刀型闸阀 (尺寸图) 电动刀型闸阀 (尺寸图)
电动刀型闸阀 (尺寸图) 电动刀型闸阀 (尺寸图) 电动刀型闸阀 (尺寸图)

七、电动刀型闸阀 安装尺寸

公称压力 DN L D1 D2 H A N-M 电装型号 电机功率 公称转矩 重量
0.6MPa 50 50 90 110 370 365 4-M12 DZ10 0.25 100 52.3
65 50 110 130 460 365 4-M12 DZ10 0.25 100 53
80 50 125 150 590 365 4-M16 DZ10 0.25 100 55
100 50 145 170 780 365 4-M16 DZ10 0.25 100 57.4
125 50 175 200 950 365 8-M16 DZ10 0.25 100 62
150 60 200 225 980 365 8-M16 DZ10 0.25 100 71.3
200 60 255 280 1053 365 8-M16 DZ15 0.37 150 80.5
250 70 310 335 1060 365 12-M16 DZ20 0.37 200 99.6
300 80 362 395 1230 365 12-M20 DZ20 0.37 200 122.7
350 90 412 445 1250 365 12-M20 DZ30 0.55 300 148
400 100 462 498 1767 365 16-M20 DZ30 0.55 300 158
450 120 518 550 1920 560 16-M20 DZ45 1.5 450 224
500 130 568 600 2010 560 16-M20 DZ45 1.5 450 241
600 140 670 705 2110 560 20-M22 DZ60 2.2 600 335
1.0MPa 50 50 100 125 370 365 4-M16 DZ10 0.25 100 54
65 50 120 145 460 365 4-M16 DZ10 0.25 100 60
80 50 135 160 590 365 4-M16 DZ10 0.25 100 62
100 50 155 180 780 365 8-M16 DZ10 0.25 100 66
125 50 185 210 950 365 8-M16 DZ10 0.25 100 76
150 60 210 240 980 365 8-M20 DZ15 0.37 150 84
200 60 265 295 1053 365 8-M20 DZ20 0.37 200 106
250 70 320 350 1060 365 12-M20 DZ20 0.37 200 120
300 80 368 400 1230 365 12-M20 DZ30 0.55 300 218
350 90 428 460 1250 365 16-M20 DZ30 0.55 300 230
400 100 482 515 1767 560 16-M22 DZ45 1.5 450 297
450 120 532 565 1920 560 20-M22 DZ45 1.5 450 369
500 130 585 620 2010 560 20-M22 DZ60 2.2 600 420
600 140 685 725 2110 560 20-M27 DZ60 2.2 600 520
1.6MPa 50 65 100 125 370 365 4-M16 DZ10 0.25 100 650
65 65 120 145 460 365 4-M16 DZ10 0.25 100 65
80 70 135 160 590 365 8-M16 DZ10 0.25 100 68
100 70 155 180 780 365 8-M16 DZ10 0.25 100 74
125 70 185 210 950 365 8-M16 DZ10 0.25 100 77
150 80 210 240 980 365 8-M20 DZ15 0.37 150 96
200 80 265 295 1053 365 12-M20 DZ20 0.37 200 114
250 94 320 355 1060 365 12-M22 DZ20 0.37 200 135
300 98 375 410 1230 365 12-M22 DZ30 0.55 300 230
350 100 435 470 1250 365 16-M22 DZ30 0.55 300 251
400 110 485 525 1767 560 16-M27 DZ45 1.5 450 130
450 120 545 585 1920 560 20-M27 DZ45 1.5 450 378
500 130 608 650 2010 560 20-M30 DZ60 2.2 600 435
600 140 718 770 2110 560 20-M36 DZ60 2.2 600 530

八、电动刀型闸阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)

欢迎来电咨询PZ973H电动刀闸阀产品详细信息.
