Q11N内螺纹高压球阀

Q61N高压焊接球阀

一、内螺纹高压球阀 产品概述

本公司的Q11N/Q61N内螺纹高压球阀/高压焊接球阀具有不易腐蚀,抗硫化能力强,密封性能好等特点,使用压力与温度范围大,全通径与缩径齐 备,并可配多种驱动装置,是化工、石油炬炼制,天然气开采与输送系统理想的用阀选择。内螺纹高压球阀中腔停滞的介质由于温度变化而民常升压时,介质压力推动阀座脱离球体,达到自动泄压,泄压后阀座自动复位。

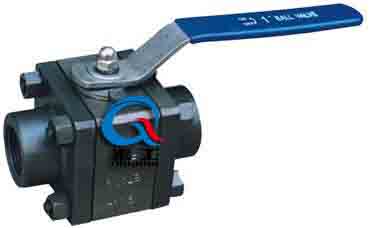

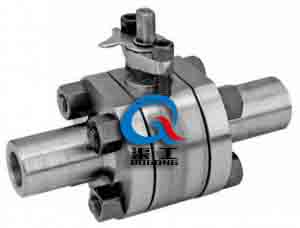

Q11N内螺纹高压球阀 (高压锻钢球阀) Q61N高压焊接球阀 (高压锻钢球阀)
Q11N内螺纹高压球阀 (高压锻钢球阀) Q61N高压焊接球阀 (高压锻钢球阀)

二、内螺纹高压球阀 设计规范

设计和制造标准根据 BS5351 MSS SP-118
连接端根据 承插焊根据:ANSI B16.11;JB/T1751、螺纹端根据:ANSI B16.11;JB/T1751
对焊端根据:ANSI B16.25;JB/T12224、法兰端根据:ANSI B16.5;JB79
检验与试验根据 API 598;GB/T13927;JB/T9092
结构特征 三片式螺栓连接
材料标准根据 ANSI/ASTM
阀体主要材料 A105;LF2;F304(L);F316(L);F51

三、内螺纹高压球阀 主要零件材料

零件名称 材质
阀体 Body A105 A304
密封圈 Sealing Ring APTFE & PEEK
球体 Ball F6 F304
阀杆 Stem 410 304
O型圈 O-ring VITON
垫片 Gasket PTFE
螺栓 Bolt B7 B8
螺母 Nut 2H 8
薄型螺母 Flat nut 8

四、内螺纹高压球阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合很重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询Q11N高压锻钢球阀产品详细信息.
