J41F衬氟、衬胶截止阀

J41J手动衬胶截止阀

一、手动衬胶截止阀 产品概述

1、手动衬氟截止阀、手动衬胶截止阀J41F46、J41J型直通式、J45F46型直流式、J44F46型角式截止阀,手动衬氟截止阀、手动衬胶截止阀具有结构紧凑、启闭轻便、耐腐蚀性能好,行程短(一般为公称通径1/4)等项优点,手动衬氟截止阀、手动衬胶截止阀被应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀 破坏密封面。
2、阀瓣与阀杆设计为一体结构,用以制止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑。

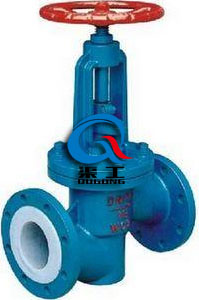

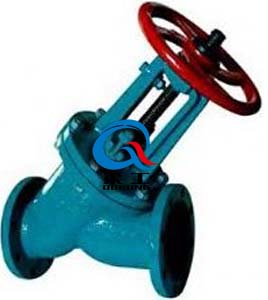

衬胶截止阀 (直通式) 衬氟截止阀
衬胶截止阀 (直通式) 衬氟截止阀

二、手动衬胶截止阀 技术规范

设计标准 GB12233/GB12233
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 手动、电动、气动

三、手动衬胶截止阀 主要零件材料

零件名称 灰铸铁 铸钢 不锈耐酸铸钢 低碳不锈耐酸铸阀
Z C P R PL RL
阀体/端盖/闸板 HT250 WCB CF8 CF8M CF3 CF3M
阀杆 35 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
填料/压盖 WCB CF8 CF8M CF3 CF3M
填料 PTFE(F4) PTFE(F4) PTFE(F4)
活节螺栓 35 1Cr17Ni2 1Cr17Ni2
阀杆螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
紧固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
螺母   0Cr18Ni9 0Cr18Ni9
手轮 WCB WCB WCB

四、手动衬胶截止阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询J41F衬氟、衬胶截止阀产品详细信息.
