Z41Y锻钢法兰闸阀
一、锻钢法兰闸阀 产品概述
Z41Y锻钢法兰闸阀有三种阀盖设计形式。一种是螺栓式阀盖，按这种设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）。客户有其他要求时也可采用金属环连接。另一种设计形式是焊接式阀盖，按这种设计形式的锻钢法兰闸阀，其阀体与阀盖用螺纹连接，全焊密封。客户有其他要求时也可采用合焊透连接。还有一种是压力自紧式阀盖,按这种设计形式设计的锻钢法兰闸阀,其阀体与阀盖用螺纹连接,内压自密封环密封.法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。
|
|
|
Z41Y锻钢法兰闸阀(锻A105材质)
|
Z41Y锻钢法兰闸阀(锻304材质)
|
二、锻钢法兰闸阀 材料明细表
|
序号
|
零件名称
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
阀体
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
阀座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
闸板
|
A276 410 & 430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
阀杆
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
6
|
阀盖
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(l)
|
|
7
|
螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
销钉
|
A276 420
|
A276 304
|
|
9
|
填料压套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
10
|
活节螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料压板
|
A105
|
A182 F11
|
A182 F304(L)
|
A182 F316(L)
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
阀杆螺母
|
A276 410
|
|
14
|
锁紧螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
铭牌
|
SS
|
|
16
|
手轮
|
A197
|
|
17
|
润滑垫片
|
A473 431
|
|
18
|
填料
|
Flexible Graphite
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
三、锻钢法兰闸阀 外形尺寸图
|
|

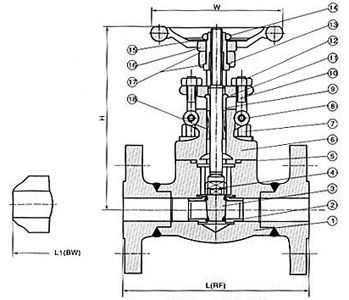

Z41Y锻钢法兰闸阀 (结构尺寸图)
|
四、锻钢法兰闸阀 主要连接尺寸
|
NPS
|
1/2"
|
3/4"
|
1"
|
1 1/2"
|
1 1/4"
|
2"
|
|
L(RTJ)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
900Lb～1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H(开)
|
197
|
197
|
236
|
246
|
283
|
330
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
RTJ
|
7.2
|
11.5
|
15.6
|
16.2
|
22.6
|
32.8
|
|
BW
|
5.2
|
9.3
|
12.4
|
13.8
|
18.9
|
27.5
|
五、锻钢法兰闸阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的锻钢法兰闸阀产品型号，请按型号直接向我司订购；
