ZQDF蒸汽电磁阀

ZQDF液用电磁阀

一、ZQDF蒸汽电磁阀 产品概述

ZQDF蒸汽电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制从而对次同中的温度、流量、压力等参数进行自动调节或远程控制。ZQDF蒸汽电磁阀产品可应用于纺织、印刷、化工、塑料、橡胶、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中,主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF蒸汽电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

ZQDF蒸汽电磁阀法兰连接-上海渠工阀门 ZQDF蒸汽电磁阀螺纹连接-上海渠工阀门

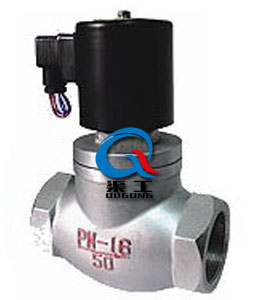

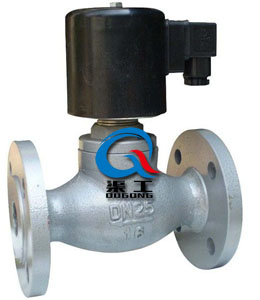

ZQDF蒸汽电磁阀(法兰) ZQDF蒸汽电磁阀(内螺纹)

二、ZQDF蒸汽电磁阀 结构特点

1、 集直动式开阀和先导式两位一体的分步直动式结构。
2、 没有压力亦能打开主阀,低压差流量大,适用面广。
3、 采用聚四氟乙烯密封,耐温性能好。
4、 型式:常闭式。

三、ZQDF蒸汽电磁阀 结构原理

ZQDF蒸汽电磁阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一个值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一个值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。

四、ZQDF蒸汽电磁阀 主要技术参数

型号 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公称压力MPa
1.6
工作压差MPa
DN15~50
0~1.6
DN65~100
0.05~1.6
介质种类
煤气、空气等
饱和蒸汽
过热蒸汽或高温气体
水油液体
热水、油
介质温度℃
≤60
≤180
≤220
≤60
≤180
≤220
电源电压
AC220V其余规格可作订货
使用寿命
按JB/T7352-94规定
泄漏量m1/min
按JB/T7352-94·F规定
功耗
AC≤70VA DC≤60W
防爆标志
dIIBT4
出线口接头
内螺纹M20×1.5
环境温度
-40~+60℃

五、ZQDF蒸汽电磁阀 外形图

ZQDF蒸汽电磁阀结构图法兰-上海渠工阀门 ZQDF蒸汽电磁阀结构图内螺纹-上海渠工阀门

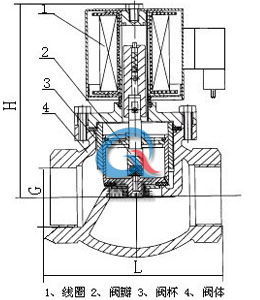

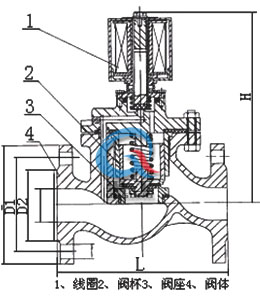

ZQDF蒸汽电磁阀结构图(法兰) ZQDF蒸汽电磁阀结构图(内螺纹)

六、ZQDF蒸汽电磁阀 主要外形尺寸

公称通径
DN
外形尺寸 内螺纹 外形尺寸 法兰连接
H L G H L D D1 D2 b f N-d
15 148 92 1/2 176 130 95 65 46 14 2 4-Φ14
20 148 92 3/4 181 150 105 75 56 16 2 4-Φ14
25 148 110 1 210 160 115 85 65 16 3 4-Φ14
32 182 120 11/4 221 180 140 100 76 18 3 4-Φ18
40 182 140 11/2 230 200 150 110 84 18 3 4-Φ18
50 192 162 2 252 230 165 125 99 20 3 4-Φ18
65       265 290 185 145 118 20 3 4-Φ18
80       276 310 200 160 132 20 3 8-Φ18
100       373 350 220 180 156 22 3 8-Φ18
