气动薄膜角式调节阀

一、气动薄膜角式调节阀 产品概述

本公司的气动薄膜角式调节阀,是采用顶部导向结构,由多弹簧气动薄膜执行机构和角型调节阀阀体组成。气动角型调节阀具有结构紧凑、重量轻、动作快、流体通道呈流线型、压降损失小、阀容量大、流量特性精度高、拆装方便等优点。气动薄膜角式调节阀配用电-气阀门定位器或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制。气动角式高压调节阀具有体积小、重量轻、阀芯采用顶导向结构,流路简单、阻力小、易于冲洗的特点。气动薄膜角式调节阀主要应用于控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。气动角式高压调节阀适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节,可避结焦、堵塞,便于自净与清洗的场合 。

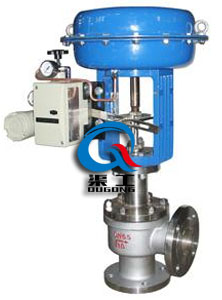

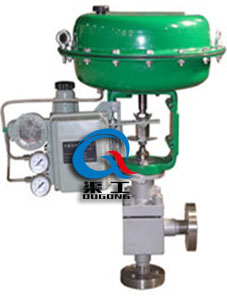

ZJHJ气动薄膜角式调节阀(中低压阀体) ZJHJ气动角式高压调节阀(高压阀体)
ZJHJ气动薄膜角式调节阀 (中低压阀体) ZJHJ气动角式高压调节阀 (高压阀体)

二、气动薄膜角式调节阀 主要技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 直线性 6.9 11 17.6 27.5 44 69 100 176 275 440 690 875 1250
等百分 6.3 10 15 25 40 64 100 160 250 400 630 850 1180
允许压差(MPa) 6.4 6.4 5.0 2.8 1.7 1.7 1.0 6.0 4.8 3.3 1.8 1.5 0.8
公称压力(MPa) 1.6、2.5、4.0、6.4、10.0
额定行程(mm) 16 25 40 60 100
配用执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座柱塞型
流量特性 直线性、等百分比

三、气动薄膜角式调节阀 执行器技术参数

配置执行器类别 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面积(cm2) 350 350 560 900 1400
行程(mm) 10、16 24 40 40、60 100
弹簧范围(KPa) 20~100(标准)、20-60、60-100、40-200、80-240
膜片材料 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力 140~400KPa
气源接口 RC1/4"
环境温度 -30~+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

四、气动薄膜角式调节阀 主要结构图

气动角型调节阀(单座笼式结构) 气动角型调节阀(笼式单座结构)
气动角型调节阀 (单座笼式结构) 气动角型调节阀 (笼式单座结构)

五、气动薄膜角式调节阀 主要零件材料

1 阀体 铸钢/不锈钢 1 阀体 铸钢/不锈钢
2 阀芯 不锈钢 2 阀笼 不锈钢
3

导向套

不锈钢 3 阀杆 不锈钢
4 中垫 PTFE\金属垫片 4 中垫 PTFE\金属垫片
5 阀盖 铸钢/不锈钢 5 阀盖 铸钢/不锈钢
6 阀杆 不锈钢 6 填料函 PTFE\石墨垫片
7 填料函 PTFE\石墨垫片 7 填料压盖 铸钢/不锈钢
8 填料压盖 铸钢/不锈钢 8 螺栓螺母 25/不锈钢
9 螺栓螺母 25/不锈钢

六、气动薄膜角式调节阀 主要性能指标

项目 不带定位器 带定位器
基本误差% ±5.0 ±1.0
回差% 3.0 1.0
死区% 3.0 0.4
始终点偏差% 气开 始点 ±2.5 ±1.0
始点 ±5.0 ±1.0
气关 始点 ±5.0 ±1.0
终点 ±2.5 ±1.0
额定行程偏差% 2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

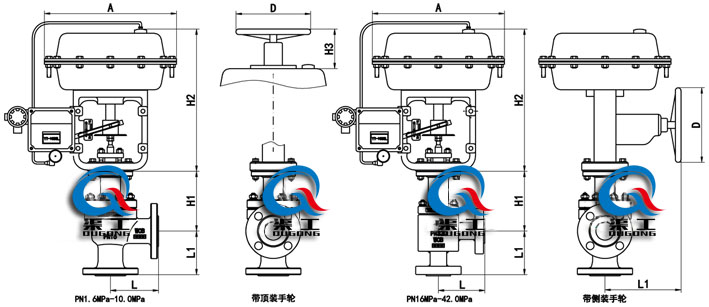

七、气动薄膜角式调节阀 外形图

气动薄膜角式调节阀(外形尺寸图)
气动薄膜角式调节阀 外形尺寸图

八、气动薄膜角式调节阀 安装连接尺寸

公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
L PN16/25 95 100 105 115 125 145 155 175 200 225 275
PN40 95 100 105 115 125 145 155 175 200 225 275
PN64 115 115 130 130 150 170 190 215 250 275 325
H1 PN16/25 119 119 122 140 157 169 179 200 230 250 304
PN40 123 123 134 152 157 191 201 216 240 270 325
PN64 135 135 142 160 177 196 206 227 257 277 331
H2 298 298 298 298 298 380 380 380 510 510 510
H3 180 180 180 180 180 236 236 236 310 310 310
L1 280 280 280 280 280 350 350 350 475 475 475
A 282 282 282 282 282 360 360 360 470 470 470
D 220 220 220 220 220 270 270 270 320 320 320
欢迎来电咨询ZJHJ气动薄膜角式调节阀产品详细信息.
