ZJHLGY气动高压调节阀
一、气动高压调节阀 产品概述
本公司的ZJHLGY气动高压调节阀是主要针对高压系统的一种阀门。与气动或电动〔配用电-气转换器〕调节仪表等配合,用于化工、石油、电力等工业部门生产过程的自动调节和远程控制。气动高压笼式调节阀由气动薄膜执行机构和高压调节阀两部分组成。气动高压调节阀的结构型式为直通单座笼式,阀芯为柱塞形,用于高压差条件下的阀芯,头部渗或镶以硬质合金,以抗高压差情况下的冲刷和气蚀,增加使用寿命。由于压差高,介质对阀芯不平衡力较大,设计时已选用钢度较大的执行机构,一般都配用阀门定位器。气动高压笼式调节阀的动作,来源于信号压力在薄膜上产生的推力,使推杆推动阀芯作相应的移动,既调节阀行程。行程的变化,使阀的流通面积变化,来调节压力、温度、流量和液位等工艺参数。

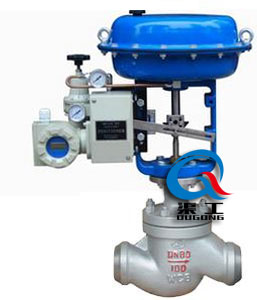

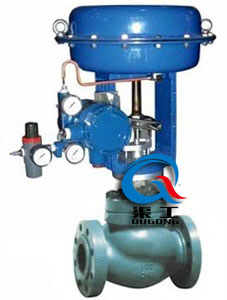

气动高压调节阀 (法兰式) | 气动高压笼式调节阀 (焊接式) |
---|
二、气动高压调节阀 主要技术参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
笼式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
公称压力(MPa) | 10.0、16.0、25.0、32.0、45.0 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
阀盖形式 | 标准型(-17~+250℃)、高温型(+250~+450℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 单座式、笼式单座 | |||||||||||||
流量特性 | 等百分比 |
三、气动高压调节阀 执行器技术参数
配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
---|---|---|---|---|---|
执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
弹簧范围(KPa) | 20~100(标准)、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140~400KPa | ||||
气源接口 | RC1/4" | ||||
环境温度 | -30~+70℃ | ||||
可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
作用形式 | 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
四、气动高压调节阀 主要结构图
气动高压调节阀 (法兰式) | 气动高压笼式调节阀 (焊接式) |
五、气动高压调节阀 主要零件材料
1 | 阀体 | WCB | 304 | 316 | 316L |
---|---|---|---|---|---|
2 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
3 |
阀笼 |
304 | 304 | 316 | 316L |
4 | 阀芯 | 304 | 304 | 316 | 316L |
5 | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
6 | 阀盖 | WCB | 304 | 316 | 316L |
7 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
8 | 阀杆 | 304 | 304 | 316 | 316L |
9 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
10 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
11 | 填料压盖 | WCB | 304 | 316 | 316L |
六、气动高压调节阀 主要性能指标
项目 | 不带定位器 | 带定位器 | ||
---|---|---|---|---|
基本误差% | ±5.0 | ±1.0 | ||
回差% | 3.0 | 1.0 | ||
死区% | 3.0 | 0.4 | ||
始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
始点 | ±5.0 | ±1.0 | ||
气关 | 始点 | ±5.0 | ±1.0 | |
终点 | ±2.5 | ±1.0 | ||
额定行程偏差% | ≤2.5 | |||
泄露量L/h | 0.01%×阀额定容量 | |||
可调范围R | 30:1 |
七、气动高压调节阀 外形图
气动高压笼式调节阀 (外形尺寸图) |
---|
八、气动高压调节阀 安装连接尺寸
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 国标 |
国标压力:PN10.0、16.0、25.0、32.0、45.0MPa 美标压力:150LB、300LB、600LB、900LB、1500LB、2500LB |
||||||||||
美标 | ||||||||||||
H、H1、H2 |
H、H1:该尺寸根据工程师设计为准 H2、D:该尺寸根据调节阀力矩大小而定 |
|||||||||||
D |
