HCB平衡笼式调节阀

一、HCB平衡笼式调节阀 产品概述

本公司引进的HCB平衡笼式调节阀是一种压力平衡式调节阀,阀内流体通道呈S流体线型,还设有一个改善套筒周围流体平稳流动的导向翼,优点是压降损失小,流量大,可调范围大。流量特性曲线精度高,动态稳定性好。噪音低,空化腐蚀小,平衡笼式调节阀动态稳定性好、噪音低、防空化,适宜控制多种温度的高压差流体。平衡笼式调节阀配用LHA多弹簧薄膜执行机构或电动执行机构,其结构紧凑、输出力大。产品符合GB/T4213-92。

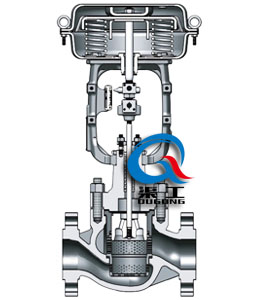

HCB平衡笼式调节阀 HCB平衡笼式调节阀(结构图)

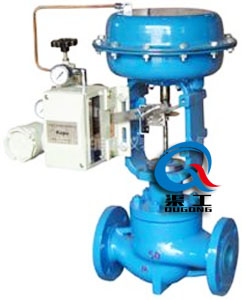

HCB平衡笼式调节阀 HCB平衡笼式调节阀 (结构图)

二、HCB平衡笼式调节阀 主要技术参数

公称通径 32 40 50 65 80 100 125 150 200 250 300 350
阀体型式 直通单座铸造球型阀
公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
连接型式 密封面型式 FF、RF、RJ、LG、MFM
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖 常温型 -17~+230℃
伸长I型 -45~-17℃、 +230~+566℃
伸长Ⅱ型 -100~-45℃
伸长ⅢI型 -196~-100℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式 压力平衡式阀芯
流量特性 等百分比特性、线性特性
材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

三、HCB平衡笼式调节阀 执行器技术参数

执行器型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 20~100、80~240KPa
供气压力 140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口 RC1/4"(HA、VA型)、RC3/8"(VP型)
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、HCB平衡笼式调节阀 主要性能指标

泄漏量 金属阀座 小于阀额定容量的0.5%,符合ANSI B16.104-1976 II级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
注:采用标准的V型聚四氟乙烯填料
可调范围 50:1
欢迎来电咨询HCB平衡笼式调节阀产品详细信息!
