HPC高压笼式调节阀

一、HPC高压笼式调节阀 产品概述

本公司引进生产的HPC高压笼式调节阀是一种压力平衡式的调节阀,阀结构紧凑,流体通道呈S流线型,压降损失小、流量大,可调范围广。HPC高压笼式调节阀的泄漏量符合ANSI B16.104标准。气动高压笼式调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92。

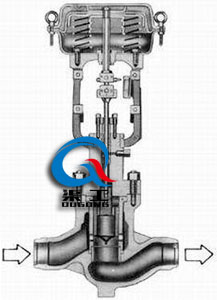

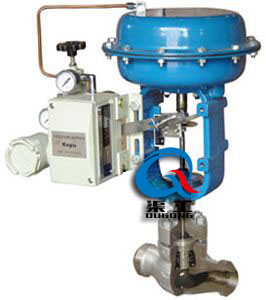

HPC高压笼式调节阀 HPC高压笼式调节阀(结构图)
HPC高压笼式调节阀 HPC高压笼式调节阀 (结构图)

二、HPC高压笼式调节阀 主要技术参数

公称通径 40 50 65 100 150 200 250 300
阀体型式 直通锻造球型阀
公称压力 ANSI 900、1500、2500;JIS 63K 注:DN250~300无ANSI 2500
连接型式 密封面型式 RF、RJ
法兰标准 JIS B2201-1984、ANSI B16.5-1981
焊接标准 嵌接焊SW(40~80mm) 对接焊BW(80~300mm)
材料 锻钢(碳钢、不锈钢、钛钢、耐蚀钢等)
上阀盖 常温型 -5~+230℃
伸长I型 +230~+566℃
压盖型式 螺栓压紧式
密封填料 石棉编织填料、石墨填料
阀芯形式 带组合密封圈或活塞环的压力平衡式阀芯
流量特性 等百分比特性、线性特性
材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

三、HPC高压笼式调节阀 执行器技术参数

执行器型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 80~240KPa(HA型)
供气压力 280~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口 Rc1/4"(HA、VA型)、G3/8"(VP型)
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、HPC高压笼式调节阀 主要性能指标

泄漏量 金属阀座 ANSI:Class IV
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
可调范围 50:1
欢迎来电咨询HPC高压笼式调节阀产品详细信息.我们将竭诚为您提供优质的服务!
