HPS高压单座调节阀

一、HPS高压单座调节阀 产品概述

本公司的HPS高压单座调节阀CV3000系列产品之一。HPS高压单座调节阀是一种上导向结构的调节阀,阀结构紧凑,压降损失小,流量大,可调范围大。高压单座调节阀阀芯导向部分的导向面积大,抗振性好。气动高压调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92标准。

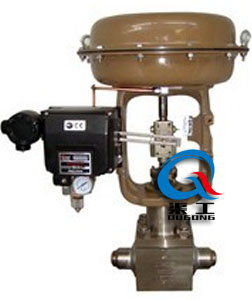

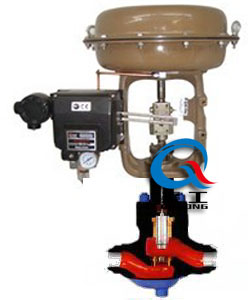

HPS高压单座调节阀 HPS高压单座调节阀(解剖图)
HPS高压单座调节阀 HPS高压单座调节阀 (解剖图)

二、HPS高压单座调节阀 主要技术参数

阀体型式 单座铸造球型阀
公称通径 25、40、50、80mm
公称压力 ANSI 900、1500、2500;JIS 63K
连接型式 密封面型式 RF、RJ
法兰标准 JIS B2201-1984、ANSI B16.5-1981等
焊接标准 嵌接焊SW(40~80mm) 对接焊BW(80mm)
材料 碳钢(ZG230-450)、CrMo钢、不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)等
上阀盖 常温型 -5~+230℃
伸长I型 +230~+566℃
压盖型式 螺栓压紧式
密封填料 8石棉编织填料、石墨填料
阀芯形式 单座柱塞型阀芯
流量特性 等百分比特性、线性特性
材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金等

三、HPS高压单座调节阀 执行器技术参数

执行器型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 80~240KPa(HA型),190~250、190~300、190~350KPa(VA6型)
供气压力 260~400KPa(HA型),280~400KPa(VA6型),400~500KPa(VP型)
气源接口 RC1/4"(HA、VA型)、RC1/2"(VP型)
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

四、HPS高压单座调节阀 主要性能指标

泄漏量 金属阀座 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
可调范围 50:1
欢迎来电咨询HPS高压单座调节阀产品详细信息!
