CV3000调节阀

首页 >> 产品中心 >> CV3000调节阀

KHCP笼式单座调节阀

一、KHCP电动笼式单座调节阀 产品概述

本公司的KHPS电动笼式单座调节阀CV3000系列产品之一。KHPS电动笼式单座调节又称为电动高压单座调节阀是一种上导向结构的调节阀,阀结构紧凑,压降损失小,流量大,可调范围广。阀芯导向部分的导向面积大,抗振性好。电动高压调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92标准。

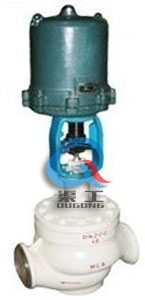

KHCP电动笼式单座调节阀
KHCP电动笼式单座调节阀

二、KHCP电动笼式单座调节阀 主要技术参数

公称通径 32 40 50 65 80 100 125 150 200 250 300 350
阀体型式 直通单座铸造球型阀
公称压力 ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
连接型式 密封面型式 FF、RF、RJ、LG、MFM
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖 常温型 -17~+230℃
伸长I型 -45~-17℃、 +230~+566℃
伸长Ⅱ型 -100~-45℃
伸长ⅢI型 -196~-100℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯形式 压力平衡式阀芯
流量特性 等百分比特性、线性特性
材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

三、KHCP电动笼式单座调节阀 执行器技术参数

执行器型式 381L系列、PSL系列
输入信号 381L执行机构 4~20mA·DC或1~5V(输入电阻250Ω)
PSL执行机构 4~20mA·DC
电源电压 381L执行机构 220V,50/60Hz
PSL执行机构 单相控制220V·50Hz; 三相控制380V,50Hz
手动机构 381L执行机构:离合式; PSL执行机构: 手轮
作用形式 电关式或电开式

四、KHCP电动笼式单座调节阀 主要性能指标

参数 指标值
泄漏量 金属阀座 小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
软阀座 小于阀额定容量的10-7,符合ANSI B16.104-1976 VI级
回差 配381L执行机构为2%;配PSL执行机构为1%
基本误差 配381L执行机构为±2%;配PSL执行机构为±1%
可调范围 50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
欢迎来电咨询KHCP笼式单座调节阀产品详细信息.我们将竭诚为您提供优质的服务!
