D941J电动衬胶蝶阀

D971J电动软密封蝶阀

一、电动衬胶蝶阀 产品概述

本公司的电动衬胶蝶阀的蝶板安装于管道的直径方向。电动衬胶法兰蝶阀不仅具有优良的防腐、(耐碱、盐性能,耐弱酸侵蚀)耐磨、减磨性能,(比普通蝶阀使用寿命可明显延长)而且具有无毒、抗菌、防霉等特点,更有操作力矩小,(比普通有销蝶阀降低百分之四十)维修方便,外形美观等突出优点。电动软密封蝶阀在管道中一般应当水平安装。电动衬胶蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动衬胶蝶阀适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

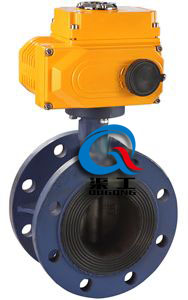

电动衬胶法兰蝶阀 电动衬胶蝶阀 (对夹式)
电动衬胶法兰蝶阀 电动衬胶蝶阀 (对夹式)

二、电动衬胶蝶阀 产品特点

(1)采用衬胶无销,保证了介质与金属完全隔离,提高了产品的可靠性。
(2)密封面耐磨性好(橡胶耐磨性是铜的七倍)。
(3)可以任何位置安装,维修方便。
(4)密封件可以更换,密封性能可靠达到双向密封零泄漏。
(5)橡胶材料无任何毒性,并且抗菌、抗霉。

三、电动衬胶蝶阀 主要设计标准

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

四、电动衬胶蝶阀 执行器参数及特点

(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列。≥DN600口径阀门一般采用380VAC电动执行器。

五、电动衬胶蝶阀 主要零件材料

零件名称 材料
阀体 球墨铸钢+NBR、铸钢+NBR、不锈钢+NBR
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

六、电动衬胶蝶阀 主要性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
低压气密试验 0.5~0.7
适用介质 空气、水、污水、蒸气、煤气、油品等

七、电动衬胶蝶阀 外形图

电动衬胶法兰蝶阀 电动软密封蝶阀 (全衬胶、半衬胶)
电动衬胶法兰蝶阀 电动软密封蝶阀 (全衬胶、半衬胶)

八、电动衬胶蝶阀 安装连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L2 H H1 1.0MPa 1.6MPa
D D1 n-Фd D D1 n-Фd
50 108 43 63 530 165 125 4-18 165 125 4-18
65 112 46 70 530 185 145 4-18 185 145 4-18
80 114 46 83 565 200 160 4-18 200 160 8-18
100 127 52 105 600 220 180 8-18 220 180 8-18
125 140 56 115 640 250 210 8-18 250 210 8-18
150 140 56 137 705 285 240 8-22 285 240 8-22
200 152 60 164 775 340 295 8-22 340 295 12-22
250 165 68 206 945 395 350 12-22 405 355 12-26
300 178 78 230 1070 445 400 12-22 460 410 12-26
350 190 78 248 1140 505 460 16-22 520 470 12-26
400 216 102 289 1210 565 515 16-26 580 525 16-26
450 222 114 320 1335 615 565 20-26 640 585 16-30
500 229 127 342 1415 670 620 20-26 715 650 20-30
600 267 154 413 1605 780 725 20-30 840 770 20-33
700 430 165 478 1844 895 840 24-30 910 840 24-36
800 470 190 525 2040 1015 950 24-33 1025 950 24-39
900 510 203 585 2255 1115 1050 28-33 1125 1050 28-39
1000 550 216 640 2380 1230 1160 28-36 1255 1170 28-42
1200 630 254 755 2640 1455 1380 32-39 1485 1390 32-48

九、电动衬胶蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

欢迎来电咨询D941J电动衬胶法兰蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
