ZZW自力式温度调节阀

一、自力式温度调节阀 产品概述

本公司的ZZW型自力式温度调节阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的。其控制作用为比例调节被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时,感温液体膨胀。推动阀芯向下关闭自力式温度调节阀,减少热媒的流量;被控介质的温度低于设定值时,感温液体收缩.复位弹簧推动阀芯开启,增加热媒的流量。自力式温度调节阀主要适用于采暖空调生活热水、石油化工、电力、机电纺织、橡胶、食品等行业。

ZZW型自力式温度调节阀(二通) ZZW型自力式温度调节阀(三通)
ZZW型自力式温度调节阀 (二通) ZZW型自力式温度调节阀 (三通)

二、自力式温度调节阀 产品特点

1、体积小重量轻安装简易;
2、准确可靠寿命长;
3、免维修式工作;
4、调解设定简易;
5、无源工作(无电源、气源正常工作);
6、无需昂贵的调试费用;
7、阀体密封采用V型环高温密封组件,防止了阀杆过紧抱死或漏气的可能性。

三、自力式温度调节阀 工作原理

ZZW自立式温度调节阀按用途可分为:加热用温度调节阀、冷却用温度调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途的自力式温度控制阀的工作原理大体相同,都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。下面以加热用温度调节阀为例,结合工作原理示意图说明其工作过程:将温度传感器插入被控介质中,当被控介质温度升高时,感温液体膨胀,作用力克服弹簧阻力,推动阀芯向下移动,阀门趋于关闭,从而减少热媒介质流量;反之,当被控介质温度低于设定值时,感温液体收缩,弹簧复位推动阀芯开启,增加热媒介质流量,使被控介质温度趋于升高。循环往复,从而使被控介质温度始终保持在设定温度值的允许范围内。

四、自力式温度调节阀 主要技术参数及性能指标

公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250
Kv值(m3/h) 3.4 5.5 11 15 19 31 52 78 122 190 300 350
公称压力 PN1.6、2.5MPa
法兰标准 JB/T79.1-94、79.2-94、GB/T9113等
阀体材料 铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
阀芯材料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti)
温包材料 铜镀镍等
设定值偏差 ±2℃
温控范围 用于生活热水供应:30~100℃; 用于采暖、中央空调:40~90℃;
用于除氧器等生产工艺过程:80~110℃; 用于其它特殊用途:120~180℃

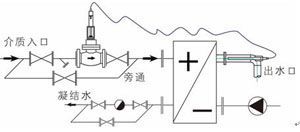

五、自力式温度调节阀 安装示意图

自力式温度调节阀(二通) 自力式温度调节阀(三通)
自力式温度调节阀 (二通) 自力式温度调节阀 (三通)

六、自力式温度调节阀 主要性能指标

ZZW型自力式温度调节阀(二通) ZZW型自力式温度调节阀(三通)
ZZW型自力式温度调节阀 (二通) ZZW型自力式温度调节阀 (三通)

七、自力式温度调节阀 主要连接尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250
L 二通 150 160 180 200 230 290 310 350 400 480 600 730
三通 150 160 180 200 230 290 310 350 400 480 600 730
H 二通 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170 640
三通 140 140 150 160 180 200 222 230 270 280 306 474
H1 二通 500 540 580 640 700 750 820 950 1100 1280
三通 500 540 580 640 700 750 820 950 1100 1280
H2 350
T 235 420 430 630 1000
d 25(护套直径φ28)
重量(Kg) 8 10 13 15 18 30 35 60 75 85 110 150


欢迎来电咨询ZZW自力式调节阀产品详细信息.我们将竭诚为您提供优质的服务!
