Z943F电动平板闸阀

一、电动平板闸阀 产品概述

本公司的电动平板闸阀具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;电动平板闸阀适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石化、油、气、长输管线等领域。电动平板闸阀其主要特点如下:
1、本公司引进国外平板闸阀的先进技术,进行了重大改进,其结构合理,密封可靠,维护方便。
2、闸板,阀座经特殊工艺处理、喷焊硬质合金,耐磨四氟,实现双重密封。并可注油脂辅助密封双重保护,密封更可靠,使用寿命更长。
3、本阀采用无填料结构,伟动机构确保阀门启闭灵活,其启闭力矩仅为普通阀门的3/1-1/2。
4、有导流孔平板闸阀用于需要通球清管的管线,无导流孔平板闸阀用于不需要通球清管的管线上。
5、调节型平板闸阀适用于泵、站出口及其它需调节介质的管路上,调节和截断介质。
6、电动平板闸阀有整体防爆型(Z9B),防爆型(Z9b),普通型(Z9)三种,可根据用户需要选配其它型号。
7、电动平板闸阀广泛适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。

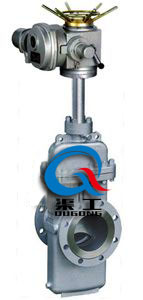

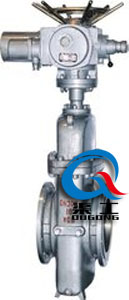

电动平板闸阀 电动平板闸阀
电动平板闸阀 电动平板闸阀

二、电动平板闸阀 执行标准

设计规范 结构长度 连接法兰 试验与检验 压力-温度 产品标识
JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220
API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25

三、电动平板闸阀 主要零件材料

阀门/阀盖 WCB WC6 A352-LCB A351-CF8M
闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
阀杆 2Cr13 2Cr13 A182-A6a A182-A316S
阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM

四、电动平板闸阀 主要性能规范

设计等级 常温下试验压力(MPa) 适用温度℃ 适用介质
壳体 左密封 左密封 低压密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
公称压力PN(MPa) 1.6 2.4 1.76 1.76 0.6 -29~50 -45~21 -2~121 H2S和CO2总含量大于500mg/m2的介质 石油天然气、水等
2.5 3.75 2.75 2.75 0.6
4.0 6.0 4.4 4.4 0.6
6.4 9.6 7.04 7.04 0.6
磅级Lb 150 3.0 2.2 2.2 0.6
300 7.7 5.6 5.6 0.6

五、电动平板闸阀 主要外形尺寸

电动平板闸阀 电动平板闸阀
电动平板闸阀 电动平板闸阀

六、电动平板闸阀 主要外形尺寸

1.6MPa DN L D D1 D2 Do f b H n-Φd
凸面法兰
RF
Z43WF-16C
Z543WF-16C
Z643WF-16C
Z943WF-16C
50 178 160 125 100 250 3 16 584 4-Φ18
65 190 180 145 120 250 3 18 634 4-Φ18
80 203 195 160 135 250 3 20 688 8-Φ18
100 229 215 181 155 300 3 20 863 8-Φ18
125 254 245 210 185 350 3 22 940 8-Φ18
150 267 280 240 210 350 3 24 1030 8-Φ23
200 292 335 295 265 350 3 26 1277 12-Φ23
250 330 405 355 320 400 3 30 1491 12-Φ25
300 356 460 410 375 450 4 30 1701 12-Φ25
350 381 520 470 435 500 4 34 1875 16-Φ30
400 406 580 525 485 305 4 36 2180 16-Φ30
450 432 640 585 545 305 4 40 2440 20-Φ34
500 457 705 650 608 305 4 44 2860 20-Φ41
600 508 840 770 718 305 5 48 3450 20-Φ41
700 610 910 840 788 305 5 50 3960 24-Φ41
800 660 1020 950 898 305 5 52 4550 24-Φ41
900 711 1120 1050 998 250 5 54 5250 28-Φ48
1000 811 1250 1170 1110 250 5 56 5870 28-Φ18
2.5MPa 50 178 160 125 100 250 3 20 584 4-Φ18
凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25
65 190 180 145 120 300 3 22 634 8-Φ18
80 203 195 160 135 350 3 22, 388 8-Φ18
100 229 230 190 160 350 3 24 863 8-Φ23
125 254 270 220 188, 350 3 28 940 8-Φ25
150 267 300 250 218 400 3 30 1030 8-Φ25
200 292 360 310 278 450 3 34 1277 12-Φ25
250 330 425 370 332 500 3 36 1491 12-Φ30
300 356 485 430 390 305 4 40 1701 16-Φ30
350 381 550 490 448 305 4 44 1875 16-Φ34
400 406 610 550 505 305 4 48 2180 16-Φ34
450 432 660 600 555 305 4 50 2440 20-Φ34
500 457 730 660 610 305 4 52 2860 20-Φ41
600 508 840 770 718 305 5 56 3450 20-Φ41
700 610 955 875 815 305 5 60 3960 24-Φ48
800 660 1070 990 930 305 5 64 4550 24-Φ48
900 711 1180 1090 1025 - 5 66 5250 28-Φ54
1000 811 1305 1210 1140 - 5 68 5870 28-Φ48

七、电动平板闸阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

欢迎来电咨询Z943F带导流孔平板闸阀产品详细信息.我们将竭诚为您提供优质的服务!
