UPVC气动球阀，PPR气动球阀
一、气动塑料球阀 产品概述
本公司的气动塑料球阀是由高灵敏度气动活塞式执行器及UPVC塑料球阀组成。UPVC气动球阀适用于带腐蚀性介质的输送过程的截流。重量轻、耐腐蚀性好。UPVC气动球阀被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的支持。
|
|
|

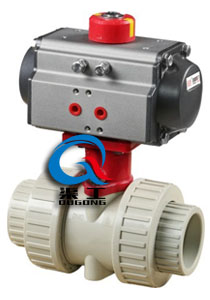

气动塑料球阀
|

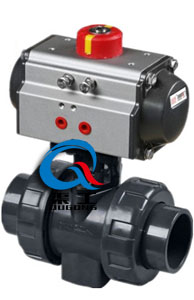

气动塑料球阀
|
二、气动塑料球阀 产品特点
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）材质卫生。
（4）耐腐蚀性好，应用范围大。
（5）容易拆卸，维护简单易行。
三、气动塑料球阀 主要技术参数及性能
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公称压力(MPa)
|
PN1.0-1.6MPa
|
|
连接方式
|
法兰、螺纹、由令
|
|
阀体结构
|
一体、三通L、三通T
|
|
阀体材质
|
UPVC、CPVC、PP
|
|
阀芯材质
|
UPVC、CPVC、PP
|
|
密封材质
|
PTFE
|
|
适用温度
|
0～+60℃
|
|
适用介质
|
PVC兼容的食品工业化学溶剂
|
|
配置执行机构
|
GT、AT、ST系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4～20mA模拟量信号控制
|
四、气动塑料球阀 主要外形连接尺寸
|
执行器型号
|
GT、AT、ST系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
使用新气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装替换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使其与内螺纹气动球阀的精度同步。
五、气动塑料球阀 主要外形图
|
|
|
气动塑料球阀（螺纹）
|
气动塑料球阀（法兰）
|
六、气动塑料球阀 主要外形连接尺寸
|
公称通径DN(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
|
内螺纹尺寸G"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1"1/4
|
1"1/2
|
2"
|
2"1/2
|
|
A
|
115
|
165
|
65
|
165
|
180
|
180
|
230
|
230
|
|
L
|
103
|
112
|
122
|
130
|
152
|
157
|
187
|
236
|
|
H
|
140
|
140
|
165
|
165
|
250
|
250
|
280
|
280
|
|
重量(Kg)
|
5.6
|
5.7
|
5.8
|
6
|
6.3
|
6.5
|
7.3
|
7.8
|
七、气动塑料球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
