D673气动开关蝶阀

D643/D641气动切断蝶阀

一、气动开关蝶阀 产品概述

本公司的D673/D643型气动开关蝶阀是采用多层次金属硬密封结构或者橡胶软密封结构的蝶阀与高精度气动执行器组成。适用于两位开关、切断的场合,也称为气动切断蝶阀。外配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动开关蝶阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90℃,可以实现全开——全闭的动作。该阀门按其密封性能分为金属密封与软密封。气动切断蝶阀具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便,适应性强等优点。气动开关蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

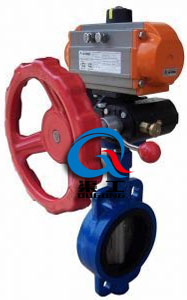

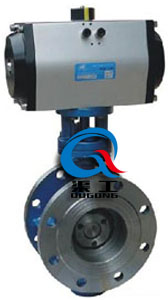

气动开关蝶阀 (法兰式) 气动对夹式开关蝶阀 气动切断蝶阀 (对夹式)
气动开关蝶阀 (法兰式) 气动对夹式开关蝶阀 气动切断蝶阀 (对夹式)

二、气动开关蝶阀 产品特点

(1)气动开关蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
(2)气动切断蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
(3)气动开关蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
(4)气动切断蝶阀蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
(5)气动开关蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
(6)气动切断蝶阀具有耐高温、耐低温、耐腐蚀性强等特征。

三、气动开关蝶阀 主要设计标准

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

四、气动开关蝶阀 主要技术参数

公称通径 mm 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
公称压力 MPa 0.6、1.0、1.6、2.5
连接方式 法兰式、对夹式
动作范围 0~90°
密封形式 金属密封、四氟密封、橡胶密封
执行器型号 GT、AT、AW系列单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构、双作用执行机构
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

五、气动开关蝶阀 主要零件材料

零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟、不锈钢
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

六、气动开关蝶阀 主要性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5
试验压力 强度试验 0.9 1.5 2.4 3.75
密封试验 0.66 1.1 1.76 2.75
低压气密试验 0.5~0.7
适用介质 空气、水、污水、蒸气、煤气、油品等
适用温度 碳钢:-29℃~600℃ 不锈钢:-40℃~600℃

七、气动开关蝶阀 外形结构图

气动开关蝶阀 (硬密封) 气动切断蝶阀 (硬密封) 气动对夹式开关蝶阀 (软密封)
气动开关蝶阀 (硬密封) 气动切断蝶阀 (硬密封) 气动对夹式开关蝶阀 (软密封)

八、气动开关蝶阀 安装连接尺寸

公称通经(DN) 主要尺寸 法兰尺寸
L L1/L2 H H1 A 1.0MPa 1.6MPa 2.5MPa
硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 625 245 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 625 245 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 645 245 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 675 355 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 715 355 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 800 355 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 850 250 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 925 250 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1035 450 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1070 450 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1190 450 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1250 650 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1290 650 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1455 850 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1585 850 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 1700 1250 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 1965 1250 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2015 1250 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2250 1250 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

九、气动开关蝶阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动开关蝶阀的技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

欢迎来电咨询D673气动切断蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
