Z641H气动法兰闸阀

一、气动法兰闸阀 产品概述

本公司的Z641H气动法兰闸阀具有性能良好、操作切换和维修方便等特点。已被石油、化工、海运等部门主要用于对多种介质控制。气动法兰闸阀配有气动执行机构和手动机构,闸阀执行器采用双层气缸结构,它与单气缸式气动闸阀相比,提力增加的一番,解决了单气缸式气动闸阀的某些阀板在阀内楔死而打不开的问题,具备缓冲机构,能减少关闭阀门时由于活塞下行冲击而造成的阀板密封面和阀体密封面的磨损,同时也不会出现闸板卡死的现象。气动法兰闸阀可以配用电的或气的回讯器,用以发送阀门开关状态信息。可以实现远距离控制,集中控制和自动控制。

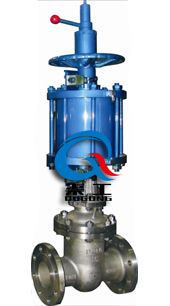

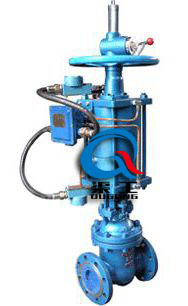

气动法兰闸阀 (带顶装手轮) 气动法兰闸阀 (带侧装手轮)
气动法兰闸阀 (带顶装手轮) 气动法兰闸阀 (带侧装手轮)

二、气动法兰闸阀 产品特点

(1)选材考究,符合相关标准,材料的质量高。
(2)符合标准的要求,密封良好、性能优良、造型美观。
(3)密封副配对合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封良好、硬度高、耐腐蚀、抗擦性能好、使用时间长。
(4)阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦性。
(5)采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,好启闭。
(6)可采用多种配管法兰标准及法兰密封面形式,可达到工程需要及用户要求。

三、气动法兰闸阀 主要技术参数

公称通径DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800
公称压力 1.6、2.5、4.0、6.4MPa
阀体材质 304、316、316L、.WCB、HT200
使用温度 -29~425℃(碳钢)-、0~+550℃(不锈钢)
连接法兰 JB/T79、GB913、HG20592
适用介质 空气、水、蒸汽、油及硝酸、醋酸等腐蚀性流体
作用方式 切断型、调节型、手动控制
电源电压 220VAC、380VAC
配置执行器 DZW系列多回转电动执行器
控制方式 开关量控制、模拟量控制

四、气动法兰闸阀 执行器技术参数

电源电压 380V,50Hz、控制线电压220V/50Hz(特殊订货60Hz)、远程控制电压24VDC。
环境温度 -20~+60℃ (可订货-60—+80℃)
相对温度 ≤90%(25℃时)
防护等级 户外型和防爆型为IP55 (可订制IP67)
工作制 为短时10分钟 (可订制30分钟)

1、电源:电机为三相交流,380V(可订货660V、440V或220V),50Hz(可订货60Hz);控制线电压220V/50Hz(可订货60Hz);远程控制电压24VDC。
2、环境温度:-20—+60℃(特殊订货-60—+80℃)
3、相对温度:≤90%(25℃时)
4、普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。(详见GB3836.1)
5、防护等级:户外型和防爆型为IP55(可订制IP67)。
6、工作制:为短时10分钟(可订制30分钟)。

五、气动法兰闸阀 主要零件材料

阀体、阀盖、阀板 铸钢
阀体及闸板的密封面 合金钢
阀杆 不锈钢
双头螺栓 35号钢
气缸 20号无缝钢管
活塞 铸铝合金
手动螺母 青铜
密封圈 石棉橡胶板、缠绕式金属石墨垫片
活塞环及轴环 耐油橡胶○型圈
填料函 石墨石棉绳

六、气动法兰闸阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)

欢迎来电咨询Z641H气动闸阀产品详细信息.
