ZSQP气动快速切断阀

一、气动快速切断阀 产品概述

本公司的ZSQP气动快速切断阀由活塞式气动执行机构与切断阀组成。气动切断阀采用直通单座型式,DN20以内阀芯为单导向结构,可直接采用精小型阀体。DN25-200阀芯为双导向结构,气动快速切断阀具有结构简单,操作方便,使用可靠,快速开闭等特点。它按照控制系统或调节仪表来的信号,直接控制被调介质的切断和流通,达到对压力流量温度或液位等参数的自动控制。气动快速切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质,要求快速严密关闭,快速放空的自动控制系统中。

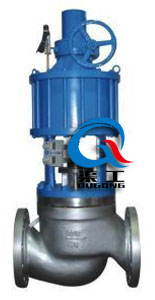

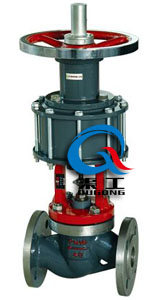

ZSQP气动快速切断阀 气动快速切断阀
ZSQP气动快速切断阀 ZSQP气动快速切断阀

二、气动快速切断阀 主要技术参数

公称通径(mm) 20 25 32 40 50 65 80 100 125 150 200
阀座直径(mm) 26 43 43 52 62 79 94 115 140 166 216
公称压力MPa PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB ;JIS 10、20、30K
额定流量系数Kv 5.5 10 15 25 40 65 100 150 260 350 540
泄露量 1滴/min 3滴/min 5滴/min 7滴/min 9滴/min
行程(mm) 16 25 40 60
切断时间S 1~2 2~4
额定行程偏差 +10%
允许压差MPa 4.0 4.0 4.0 2.8 3.5 2.4
(2.5) (1.7) (1.0) (1.1) (0.8) (1.6)
阀盖形式 常温型:-60~150℃ 中温型:-60~450℃ 高温型:-60~550℃ 低温型:-60~250℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
阀芯形式 单座型阀芯\双导向型阀芯
流量特性 快开特性

三、气动快速切断阀 执行器技术参数

执行器型号 ZSD活塞式执行机构
活塞直径 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
有效面积 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
进气孔螺纹 M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
最大输出力 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
操作压力 500KPa
作用形式 气— 关式或气— 开式
可配附件 手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它

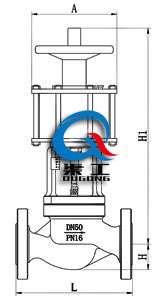

四、气动快速切断阀 外形图

ZSQP气动快速切断阀 (顶装手轮) ZSQP气动快速切断阀 (顶部侧装手轮)
ZSQP气动快速切断阀 (顶装手轮) ZSQP气动快速切断阀 (顶部侧装手轮)

五、气动快速切断阀 安装连接尺寸

公称通径 L H H1 A
20 180 53 608 222
25 190 58 680 222
32 210 68 774 222
40 230 73 812 280
50 265 80 935 280
65 285 90 1040 389
80 310 98 1045 389
100 355 108 1047 389
125 425 123 1450 389
150 460 140 1460 389
200 560 168 1480 389

欢迎来电咨询ZSQP气动快速切断阀产品详细信息.我们将竭诚为您提供优质的服务!
