PQ340F/H手动偏心半球阀

一、手动偏心半球阀 产品概述

本公司的手动偏心半球阀是利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,完全达到良好的密封目的。偏心半球阀的球体和阀座完全脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。手动偏心半球阀特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

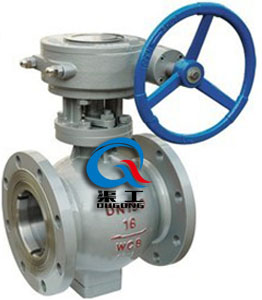

PQ340F/H手动偏心半球阀 PQ340F/H手动偏心半球阀

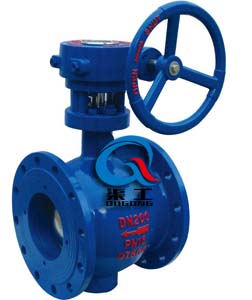

PQ340F/H手动偏心半球阀 PQ340F/H手动偏心半球阀

二、手动偏心半球阀 产品特点

1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求。
3、密封严密、输送有害气体可达零泄露。
4、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端。

三、手动偏心半球阀 主要零件材料

名称 材质
阀体 QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴 2Cr13、1Cr13
阀瓣 合金渗氮钢、渗氮不锈钢、耐磨钢
阀座 合金渗氮钢、渗氮不锈钢、耐磨钢
轴承 铝青铜、FZ-1复合材料
填料 聚四氟乙烯、柔性石墨

四、手动偏心半球阀 主要性能参数

公称压力(Mpa) 0.6 1.0 1.6 2.5 4.0
公称通经(mm) 40-1600 40-1600 40-1200 40-600 40-600
密封试验压力(Mpa) 0.66 1.1 1.76 2.75 4.4
壳体试验压力(Mpa) 0.9 1.5 2.4 3.75 6.0
适用温度(℃) -29~300、-29~425、-29~540
适用介质 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式 手动、电动、气动
连接形式 法兰连接、对夹连接
安装方式 立式安装、卧式安装

五、手动偏心半球阀 外形结构图

PQ340F/H手动偏心半球阀 (大口径) PQ40F/H手动偏心半球阀 (小口径)
PQ340F/H手动偏心半球阀 (大口径) PQ40F/H手动偏心半球阀 (小口径)

六、手动偏心半球阀 主要性能参数

公称压力
PN
(MPa)
公称通径DN 尺    寸(mm)
L D
系列1/系列2
D1 D2 D6 b f Z-φd
mm in 法兰
0.6 40 - 125 130 100 80 - 16 3 4-14
50 - 140 140 110 90 - 16 3 4-14
65 - 190 160 130 110 - 16 3 4-14
80 - 178 190/185 150 125 - 18 3 4-18
100 - 200 210/205 170 145 - 18 3 4-18
125 - 254 240/235 200 175 - 20 3 8-18
150 - 267 265/260 225 200 - 20 3 8-18
200 - 292 320/315 280 255 - 22 3 8-18
250 - 330 375/370 335 310 - 24 3 12-18
300 - 390 440/435 395 362 - 24 4 12-23
350 - 430 490/485 445 412 - 26 4 12-23
400 - 530 540/535 495 465 - 28 4 16-23
450 - 580 595/590 550 518 - 28 4 16-23
500 - 630 645/640 600 568 - 30 4 16-23
600 - 800 755 705 670 - 30 5 20-26/25
1.0 40 - 125 145 110 85 - 16 3 4-18
50 - 140 160 125 100 - 16 3 4-18
65 - 190 180 145 120 - 18 3 4-18
80 - 178 195 160 135 - 20 3 4-18
100 - 200 215 180 155 - 20 3 8-18
125 - 254 245 210 185 - 22 3 8-18
150 - 267 280 240 210 - 24 3 8-23
200 - 292 335 295 265 - 24 3 8-23
250 - 330 390 350 320 - 26 3 12-23
300 - 390 440 400 368 - 26 4 12-23
350 - 430 500 460 428 - 28 4 16-23
400 - 530 565 515 482 - 28 4 16-25
450 - 580 615 565 532 - 30 4 20-25
500 - 630 670 620 585 - 30 4 20-25
600 - 800 480 725 685 - 34 5 20-30
700 - 900 895 840 800 - 38 5 24-30
800 - 1000 1010 950 905 - 42 5 24-34
1.6 40 - 125 145 110 85 - 16 3 4-18
50 - 140 160 125 100 - 16 3 4-18
65 - 190 180 145 120 - 18 3 4-18
80 - 178 195 160 135 - 20 3 8-18
100 - 200 215 180 155 - 20 3 8-18
125 - 254 245 210 185 - 22 3 8-18
150 - 267 280 240 210 - 24 3 8-23
200 - 292 335 295 265 - 26 3 12-23
250 - 330 405 355 320 - 30 3 12-25
300 - 390 460 410 375 - 30 4 12-25
350 - 430 520 470 435 - 34 4 16-25
400 - 530 580 525 485 - 36 4 16-30
450 - 580 640 585 545 - 40 4 20-30
500 - 630 705 650 608 - 44 4 20-34
600 - 800 840 770 718 - 48 5 20-41
700 - 900 910 840 788 - 50 5 24-41
800 - 1000 1020 950 898 - 52 5 24-41
2.5 40 - 125 145 110 85 - 18 3 4-18
50 - 140 160 125 100 - 20 3 4-18
65 - 190 180 145 120 - 22 3 8-18
80 - 178 195 160 135 - 22 3 8-18
100 - 200 230 190 160 - 24 3 8-23
125 - 254 270 220 188 - 28 3 8-25
150 - 267 300 250 218 - 30 3 8-25
200 - 292 360 310 278 - 34 3 12-25
250 - 330 425 370 332 - 36 3 12-30
300 - 390 485 430 390 - 40 4 16-30
350 - 430 550 490 448 - 44 4 16-34
400 - 530 610 550 505 - 48 4 16-34
450 - 660 600 555 - 4 20-34
500 - 630 730 660 610 - 52 4 20-41
600 - 800 840 770 718 - 56 5 20-41
700 - 900 955 875 815 - 60 5 24-48
800 - 1000 1070 990 930 - 64 5 24-48
4.0 40 - 125 145 110 85 76 18 3 4-18
50 - 140 160 125 100 88 20 3 4-18
65 - 190 180 145 120 110 22 3 8-18
80 - 178 195 160 135 121 22 3 8-18
100 - 200 230 190 160 150 24 3 8-23
125 - 254 270 220 188 176 28 3 8-25
150 - 267 300 250 218 204 30 3 8-25
200 - 292 375 320 282 260 38 3 12-30
250 - 330 445 385 345 313 42 3 12-34
300 - 390 510 450 408 364 46 4 16-34
350 - 430 570 510 465 422 52 4 16-34
400 - 530 655 585 535 474 58 4 16-41
450 - 580 680 610 560 524 60 4 20-41
500 - 630 755 670 612 576 62 4 20-48
600 - 800 890 795 730 678 62 5 20-54
700 - 900 995 900 835 768 68 5 24-54
800   1000 1135 1030 960 876 76 5 24-58

七、手动偏心半球阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询PQ340Y偏心半球阀产品详细信息.我们将竭诚为您提供优质的服务!
