Q71F超薄对夹球阀

Q71F手动对夹球阀

一、超薄对夹球阀 产品概述

本公司的超薄对夹球阀与普通球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。通常手动对夹球阀适用于安装位置比较短的场合,超薄对夹球阀广泛应用于化工、石油、制药、轻工等行业的自动控制。

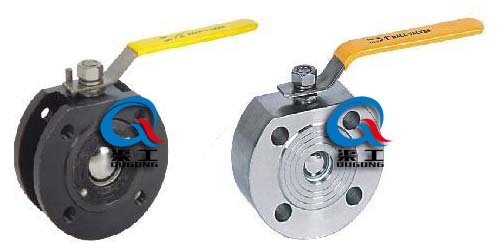

超薄对夹球阀 (手动对夹球阀) 超薄对夹球阀 (结构图)
超薄对夹球阀 (手动对夹球阀) 超薄对夹球阀 (结构图)

二、超薄对夹球阀 主要零件材料

序号NO 零件名称 阀门材质
1 阀体 不锈钢CF8M/CF8 碳钢WCB
2 不锈钢316/304 不锈钢SS304
3 密封垫 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 阀杆 不锈钢316/304 不锈钢SS304
5 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
6 定位锁 不锈钢304 不锈钢SS304
7 手柄 不锈钢304 不锈钢SS304
8 阀杆螺母 不锈钢304 不锈钢SS304
9 填料压盖 不锈钢304 不锈钢SS304
10 手柄套 塑料 塑料
11 密封瓶帽 不锈钢316/304 不锈钢SS304
12 垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE

三、超薄对夹球阀 主要外形尺寸

SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4" 5" 6" 8"
d 15 20 25 29 38 48 62 76 92 110 145 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3

四、超薄对夹球阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询Q71F手动对夹球阀产品详细信息.我们将竭诚为您提供优质的服务!
