D343H手动三偏心蝶阀

弹性金属硬密封蝶阀

一、手动三偏心蝶阀 产品概述

本公司的手动三偏心蝶阀系列产品亦可称为弹性金属硬密封蝶阀,系寿命较长、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构。弹性金属硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此手动三偏心蝶阀被应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

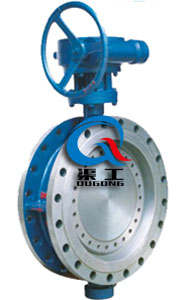

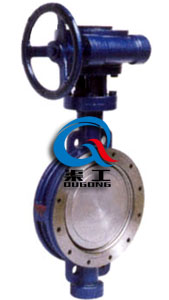

手动三偏心蝶阀(弹性金属硬密封蝶阀) 手动三偏心蝶阀(弹性金属硬密封蝶阀)
手动三偏心蝶阀(弹性金属硬密封蝶阀) 手动三偏心蝶阀(弹性金属硬密封蝶阀)

二、手动三偏心蝶阀 产品特点

由于手动三偏心蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀具有密封性、耐腐蚀性。弹性金属硬密封蝶阀其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能好,泄漏小。
3、耐高压、耐腐蚀、不易磨损、使用寿命较长等。

三、手动三偏心蝶阀 采用标准

设计标准 国标系列
设计标准 GB/T12237
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992;JB/T9092-1999

四、手动三偏心蝶阀 主要技术参数

公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。
驱动方式 手动、蜗轮传动、气动、电动
适用温度 碳钢:-29℃~600℃;不锈钢:-40℃~600℃

五、手动三偏心蝶阀 主要零件材料

零件名称 材料
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 柔性石墨

六、手动三偏心蝶阀 主要外形结构图

手动三偏心蝶阀 (法兰式) 手动三偏心蝶阀 (对夹式)
手动三偏心蝶阀 (法兰式) 手动三偏心蝶阀 (对夹式)

七、手动三偏心蝶阀 主要外形连接尺寸

公称通径 结构长度
外形尺寸 连接尺寸(标准值)
L H D343H PN0.6MPa PN1.0MPa PN1.6MPa
毫米 英寸 法兰 对夹 H1 A1 B1 D D1 Z-d D D1 Z-d D D1 Z-d
50 2 108 43 112 350 180 200 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 115 370 180 200 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 64 120 380 180 200 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 64 138 420 180 200 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 70 164 460 180 200 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 76 175 555 270 280 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 89 208 605 270 280 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 114 243 680 270 280 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 114 283 800 380 420 400 395 12-22 445 400 12-22 460 410 12-26
350 14 190 127 310 835 380 420 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 140 340 915 450 470 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 152 380 960 480 490 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 152 410 1020 480 490 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 470 1225 480 490 755 705 20-26 780 725 20-30 840 770 20-36
700 28 292 165 550 1355 640 660 860 810 24-26 895 840 24-30 910 840 24-36
800 32 318 190 640 1470 640 660 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 330 203 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 410 216 770 1795 850 900 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 470 254 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48

八、手动三偏心蝶阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询D343H弹性金属硬密封蝶阀产品详细信息.
