D343H金属硬密封蝶阀

D373H对夹式硬密封蝶阀

一、金属硬密封蝶阀 产品概述

本公司的金属硬密封蝶阀是采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°密封面仍处于滑动接触摩擦的弊端,实现蝶板在开启密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能好之目的。因此金属硬密封蝶阀被应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的理想装置。金属硬密封蝶阀主要分为法兰式硬密封蝶阀和对夹式硬密封蝶阀两种。

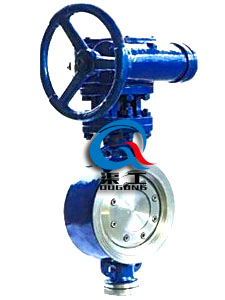

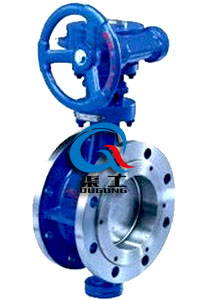

金属硬密封蝶阀(法兰式) 对夹式硬密封蝶阀
金属硬密封蝶阀(法兰式) 对夹式硬密封蝶阀

二、金属硬密封蝶阀 产品特点

1、金属硬密封蝶阀采用三偏心密封结构,阀座与蝶板磨损小,具有越关越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面不易磨损,使用寿命较长。
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任意方向安装。

三、金属硬密封蝶阀 采用标准

设计标准 国标系列
设计标准 GB/T12237
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992;JB/T9092-1999

四、金属硬密封蝶阀 主要技术参数

公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、蒸气、油品、酸类腐蚀性等。
驱动方式 手动、蜗轮传动、气动、电动
适用温度 碳钢:-29℃~600℃;不锈钢:-40℃~600℃

五、金属硬密封蝶阀 主要零件材料

零件名称 材料
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈 不锈钢、聚内脂、抗磨材料
阀杆 2Cr13、1Cr13不锈钢、铬钼钢
填料 柔性石墨

六、金属硬密封蝶阀 主要外形结构图

D343H金属硬密封蝶阀(法兰式) D373H对夹式硬密封蝶阀
D343H金属硬密封蝶阀(法兰式) D373H对夹式硬密封蝶阀

七、金属硬密封蝶阀 主要外形连接尺寸

公称通径 结构长度
外形尺寸 连接尺寸(标准值)
L H D343H PN0.6MPa PN1.0MPa PN1.6MPa
毫米 英寸 法兰 对夹 H1 A1 B1 D D1 Z-d D D1 Z-d D D1 Z-d
50 2 108 43 112 350 180 200 140 110 4-14 165 125 4-18 165 125 4-18
65 21/2 112 46 115 370 180 200 160 130 4-14 185 145 4-18 185 145 4-18
80 3 114 64 120 380 180 200 190 150 4-18 200 160 8-18 200 160 8-18
100 4 127 64 138 420 180 200 210 170 4-18 220 180 8-18 220 180 8-18
125 5 140 70 164 460 180 200 240 200 8-18 250 210 8-18 250 210 8-18
150 6 140 76 175 555 270 280 265 225 8-18 285 240 8-22 285 240 8-22
200 8 152 89 208 605 270 280 320 280 8-18 340 295 8-22 340 295 12-22
250 10 165 114 243 680 270 280 375 335 12-18 395 350 12-22 405 355 12-26
300 12 178 114 283 800 380 420 400 395 12-22 445 400 12-22 460 410 12-26
350 14 190 127 310 835 380 420 490 445 12-22 505 460 16-22 520 470 16-26
400 16 216 140 340 915 450 470 540 495 16-22 565 515 16-26 580 525 16-30
450 18 222 152 380 960 480 490 595 550 16-22 615 565 20-26 640 585 20-30
500 20 229 152 410 1020 480 490 645 600 20-22 670 620 20-26 715 650 20-33
600 24 267 154 470 1225 480 490 755 705 20-26 780 725 20-30 840 770 20-36
700 28 292 165 550 1355 640 660 860 810 24-26 895 840 24-30 910 840 24-36
800 32 318 190 640 1470 640 660 975 920 24-30 1015 950 24-33 1025 950 24-39
900 36 330 203 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39
1000 40 410 216 770 1795 850 900 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1200 48 470 254 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 1485 1390 32-48

八、金属硬密封蝶阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询对夹式硬密封蝶阀产品详细信息.
