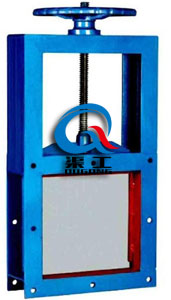

手动闸板阀

一、手动闸板阀 产品概述

手动闸板阀别名手动插板阀,是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,手动闸板阀广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。
手动闸板阀结构简单、操纵灵活、重量轻、无卡阻。手动闸板阀特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节。手动闸板阀安装不受角度限制,操作方便,能随时调整尺度。

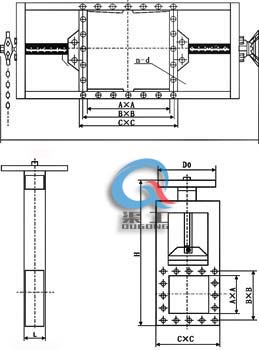

手动闸板阀,手动插板阀 手动闸板阀,手动插板阀 结构尺寸图
手动闸板阀,手动插板阀 手动闸板阀,手动插板阀 结构尺寸图

二、手动闸板阀 外形连接尺寸

类别 Category A×A B×B C×C L H D0 n-d
单向
One-way
220×200 256×256 296×296 100 820 300 8-φ12
250×250 306×306 346×346 100 930 340 8-φ14
300×300 356×356 396×396 100 1050 380 8-φ14
400×400 456×456 496×496 100 1140 445 12-φ14
450×450 510×510 556×556 120 1450 530 12-φ18
500×500 560×560 606×606 120 1610 580 16-φ18
双向
Two-way
600×600 660×660 706×706 120 1830 450 16-φ18
700×700 770×770 820×820 140 2130 450 20-φ18
800×800 870×870 920×920 140 2440 450 20-φ18
900×900 974×974 1030×1030 160 2660 450 24-φ23
1000×1000 1074×1074 1130×113 160 2870 450 24-φ23

三、手动闸板阀 订货须知

说明 LZD-单向 Ⅰ-手轮 链条节数M=0.105×-113(×是丝杆中心离地面高度)距地面小于1.7米用于手轮大于1.7米用链轮
LMD-双向 Ⅱ-链条

注:可来图来样定作非标的螺旋闸门

欢迎来电咨询手动闸板阀产品详细信息.我们将竭诚为您提供优质的服务!
