Z43F带导流孔平板闸阀

手动平板闸阀

一、带导流孔平板闸阀 产品概述

本公司的Z43F带导流孔平板闸阀适用于Class150~900LB、PN1.0~16.0MPa,工作温度-29~180℃的天然气,石油,化工,环保,城市管道,燃气管线等到输送管线,用于截断或接通管路中的介质,也可用于放空系统和汽储存装置上,用作启闭设备。带导流孔平板闸阀阀体有扁体和圆体两种形式,阀座有双重密封和自清洗功能,全封闭结构,防护性能好,可适应全天候要求。

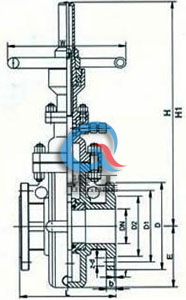

带导流孔平板闸阀 带导流孔平板闸阀 结构尺寸图
带导流孔平板闸阀 带导流孔平板闸阀 结构尺寸图

二、带导流孔平板闸阀 结构优势

1、阀体有铸造和焊接两种结构。
2、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使阀门进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门。
3、阀座采用密封面上镶嵌PTFE,具有PTFE对金属和金属对金属的双重密封,PTFE密封面同时清除闸板脏物的作用。
4、金属对金属密封的阀门,阀体外部设有注油脂结构,油脂通过注脂器、阀座进入阀门密封面,使阀门达到零泄漏。
5、带导流孔阀门的闸板,无论是全开或是全关始终与密封面吻合,密封面得到保护不受介质直接冲刷,从而延长使用寿命。
6、阀门的全开的,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线。
7、带导流孔平板闸阀采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了手动阀门填料处最容易外漏的弊病。
8、带导流孔平板闸阀关闭时能自动卸掉内腔高压(详见工作原理图),保证使用安全。
9、全封闭结构,防护性能好,可适应全天候要求。
10、带导流孔平板闸阀设有指示杆或观察窗以表示阀门的启闭情况。

三、带导流孔平板闸阀 执行标准

设计规范 结构长度 连接法兰 试验与检验 压力-温度 产品标识
JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220
API6D API6D ANSI-16.5 API6D ANSI B16.34 MSS SP-25

四、带导流孔平板闸阀 性能规范

设计等级 常温下试验压力(MPa) 适用温度℃ 适用介质
壳体 左密封 左密封 低压密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
公称压力PN(MPa) 1.6 2.4 1.76 1.76 0.6 -29~50 -45~21 -2~121 H2S和CO2总含量大于500mg/m2的介质 石油天然气、水等
2.5 3.75 2.75 2.75 0.6
4.0 6.0 4.4 4.4 0.6
6.4 9.6 7.04 7.04 0.6
磅级Lb 150 3.0 2.2 2.2 0.6
300 7.7 5.6 5.6 0.6

五、带导流孔平板闸阀 主要零件材料

阀门/阀盖 WCB WC6 A352-LCB A351-CF8M
闸板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
阀杆 2Cr13 2Cr13 A182-A6a A182-A316S
阀座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM
垫片
螺栓 35 35CrMo A193-B7M A193-B8
适用介质 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸类

四、法兰锻钢闸阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询Z43F带导流平板闸阀产品详细信息.我们将竭诚为您提供优质的服务!
