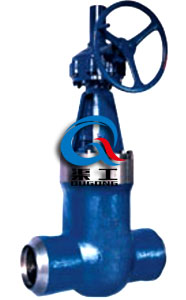

Z60Y高压电站闸阀

一、高压电站闸阀 产品概述

本公司设计研发的高温高压电站闸阀”也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。高压电站闸阀适用介质:水、蒸气等非腐蚀性介质。高压电站闸阀与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。高压电站闸阀在管道中一般应当水平安装。

高压电站闸阀
高压电站闸阀

二、高压电站闸阀 产品特点

1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;
2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;
3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;
4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;
5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;
6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;
7、双向承压密封设计,满足各类特殊工况的苛刻要求;
8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;
9、Z60系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面100%吻合度,特别便于用户现场维修保养;
10、阀盖自紧密封设计,压力越高,密封越可靠;

二、高压电站闸阀 应用规范

设计、制造 E101
结构长度 E101
对焊连接 78DG ANSI B16.25
检查和试验 E101

二、高压电站闸阀 主要零件材料及使用范围

产品型号 Z60Y-200/250/320 Z60Y-P 55100/140/ 170V
阀 体 20/WCB 12Cr1MoV/WC6/WC9
阀 盖 20/WCB 12Cr1MoV/WC6/WC9
阀 杆 38CrMoAlA 38CrMoAlA /25Cr2MoV
闸 板 20/WCB 12Cr1MoV/WC6/WC9
螺 栓 35CrMoA 25Cr2MoV
适 用 介 质 水,汽,油品等 水,汽,油品等
最高工作温度 450/ 425 ℃ 552/ 570 ℃

四、高压电站闸阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询Z60Y电站闸阀产品详细信息.我们将竭诚为您提供优质的服务!
