Z15Y-Y型锻钢截止阀

一、Y型锻钢截止阀 产品概述

本公司的Y型锻钢截止阀有三种阀盖设计形式。一种是螺栓式阀盖,按这种设计形式设计的Y型锻钢截止阀,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有相关要求时也可采用金属环连接。二种设计形式是焊接式阀盖,按这种形式设计的Y型锻钢截止阀,其阀体与阀盖用螺纹连接,全焊密封。客户有其它要求时也可采用全焊二连接。第三种为压力自紧式阀盖,按这种形式设计的Y型锻钢截止阀,其阀体与阀盖用螺纹连接,内压自密封环密封。可设计成“Y”型阀的有截止阀和止回阀。

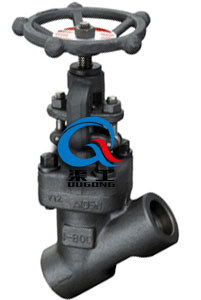

Y型锻钢截止阀 (A105锻钢) Y型锻钢截止阀 (锻不锈钢)

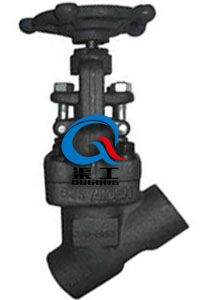

Y型锻钢截止阀 (A105锻钢) Y型锻钢截止阀 (锻不锈钢)

二、Y型锻钢截止阀 产品结构特点

1. 压力自紧封Y型锻钢截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598,标记按MSS-SP-25。
2. 采用以下结构。
3. 全径或缩径。
4. 升降式和球式止回阀。
5. 按需内置弹簧。
6. 可拆卸实心阀瓣。
7. 自定心压板压套式。
8. 整体式上密封座。
9. 明杆支架型(OS&Y)。
10. 螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖。
11. 承插端符合ASME B16.11。
12. 螺纹连接端(NPT)符合ANSI/ASME B1.20.1。
13. 阀瓣可变换为针型、节流型、球型、止回型。

三、Y型锻钢截止阀 主要零件材料

序号 零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105 Type A182 F22 Type A182 F304(L)  Type A182 F316(L)
1 阀体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀瓣 A105N A276 304 A276 304(L) A276 316(L)
3 阀杆 A182 F6a A182 F304(L) A182 F316(L)
4 密封座 A105N A182 F304 A182 F304(L) A182 F316(L)
5 密封环 F182 F304L A182 F304(L) A182 F316(L)
6 阀盖 A105N A182 F22 A182 F304(L) A182 F316(L)
7 垫圈 A105N A182 F22 A182 F304(L) A182 F316(L)
8 阀杆螺母 A276 F420
9 轴承压盖 A194 2H A194 4 A194 8 A194 8M
10 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
11 手轮 A197
12 对夹块 A105 A182 F22 A182 F304(L) A182 F316(L)
13 螺栓 A193 B7 A193 B16 A193 B8 A1983 B8M
14 螺母 A194 2H A194 4 A194 8 A194 8M
15 填料压板 A216 WCB A351 CF8
16 活节螺栓 A193 B7 A193 B16 A193 B8 A1983 B8M
17 螺母 A194 2H A194 4 A194 8 A194 8M
18 圆柱销 A276 420 A182 F304
19 填料压套 A276 410   A182 F304
20 吊耳 A105 A182 F22 A182 F304(L) A182 F316(L)
21 提升螺母 A194 2H A194 4 A194 8 A194 8M
22 填料 不锈钢丝+柔性石墨
适用介质 水、蒸汽、油品等 水、蒸气、油品等 硝酸等
适用温度 -29°C~425°C -29°C~550°C -29°C~200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢;

四、Y型锻钢截止阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询J15Y高压锻钢截止阀产品详细信息.
