WJ41H波纹管截止阀

WJ41H波纹管密封截止阀

一、波纹管截止阀 产品概述

WJ41H波纹管截止阀主要应用于石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、食品等工业。 WJ41H、WJ41W 型 PN16~PN40 波纹管截止阀适用于工作压力 1.6~4.0MPa,工作温度-29~350℃的石油、化工、化肥、电力行业等多种的工况上,切断或接通调节管路介质。

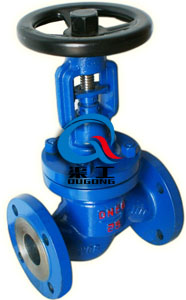

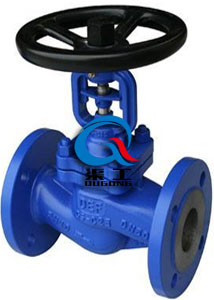

WJ41H波纹管截止阀 (国标) WJ41H波纹管截止阀 (德标)
WJ41H波纹管截止阀 (国标) WJ41H波纹管截止阀 (德标)

二、波纹管截止阀 产品特点

1、产品结构合理、密封好,双重坚固耐用的波纹管密封设计(波纹管+填料),使阀杆泄漏小。减少流体损失,减低能源损失。
2、密封面堆焊Co基硬质合金、不易磨损、耐腐、抗摩擦性能好、使用寿命较长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;阀杆升降位置指示,较直观。

三、波纹管截止阀 技术规范

结构形式 BB-BG-OS & Y
驱动方式 手动
电动
设计标准 GB12235
结构长度 GB12221
连接法兰 GB9113、JB/T79、HG20596
试验和检验 JB/T 9092、GB/T13927

四、波纹管截止阀 主要零件材料

序号 名称 材质
1 阀体 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2 阀瓣 25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3 轴销 25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4 阀杆 25、1Cr13、2Cr13 1Cr18Ni9Ti、
0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
6 垫片 柔性石墨+不锈钢、PTFE
7 阀盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料压盖 WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 WCB、QT400-18

五、波纹管截止阀 主要外形图

WJ41H波纹管截止阀 (外形尺寸图)
WJ41H波纹管截止阀 (外形尺寸图)

六、波纹管截止阀 主要连接尺寸

型号 GWJ41-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620

七、波纹管截止阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询WJ41H波纹管密封截止阀产品详细信息.
