HC44X橡胶瓣止回阀

一、橡胶瓣止回阀 产品概述

本公司生产HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。由于HC44X橡胶瓣止回阀的封圈采用倾斜设计,关闭时间短,可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,HC44X橡胶瓣止回阀结构简单、保养、维修、运输均很方便。

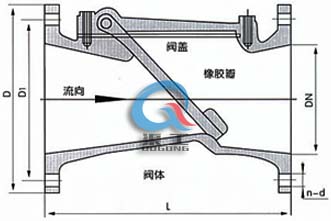

HC44X橡胶瓣止回阀 HC44X橡胶瓣止回阀 (尺寸图)
HC44X橡胶瓣止回阀 HC44X橡胶瓣止回阀 (尺寸图)

二、橡胶瓣止回阀 主要技术参数

公称压力 1.0 1.6 2.5
壳体试验压力 1.5 2.4 3.75
密封试验压力 1.1 1.76 2.75
介质温度 ≤80℃
适用介质 清水、油品

三、橡胶瓣止回阀 主要零部件材料

阀体、阀盖 铸铁、铸钢
阀瓣 橡胶组合件
弹簧 不锈钢

四、橡胶瓣止回阀 主要外形尺寸

公称通径 L H
40 165 165
50 203 165
65 216 185
80 241 200
100 292 220
125 330 280
150 356 285
200 495 340
250 622 395
300 698 445
350 787 505
400 914 565
450 978 615
500 978 670
600 1295 780

五、橡胶瓣止回阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的HC44X橡胶瓣止回阀型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询HC44X橡胶瓣止回阀产品详细信息.我们将竭诚为您提供优质的服务!
