H76W对夹式双瓣止回阀

H76W/H蝶式止回阀

一、对夹式双瓣止回阀 产品概述

本公司的对夹式双瓣止回阀也成为蝶式止回阀,对夹式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。蝶式止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。

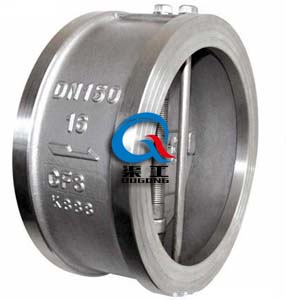

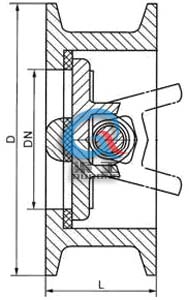

对夹双瓣止回阀 (蝶式止回阀) 对夹双瓣止回阀 (结构图)
对夹双瓣止回阀 (蝶式止回阀) 对夹双瓣止回阀 (结构图)

二、对夹式双瓣止回阀 主要技术参数

公称通径 DN(mm) 50~1200
公称压力 PN(MPa) 1.0 1.6 2.5 4.0
试验压力Ps(MPa) 强度试验 1.5 2.4 3.75 6.0
密封试验 1.1 1.76 2.75 4.4
适用介质 水、蒸汽、油品、污水、酸碱类
适用温度 橡胶密封面(X)-20℃~120℃
合金钢密封面(H)主体碳钢-29℃~425℃
不锈钢主体用于酸类介质-29℃~200℃

三、对夹式双瓣止回阀 主要零件材料

名称 材料
阀体 铸铁、铸钢、不锈钢、铬镍钼钛钢
阀板 铸铁、铸钢、不锈钢、铬镍钼钛钢
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
密封圈 橡胶、不锈钢、合金钢
弹簧 60Si2Mn、3Cr13、17-7PH、INCONEL

四、对夹式双瓣止回阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询H76蝶式止回阀产品详细信息.我们将竭诚为您提供优质的服务!
