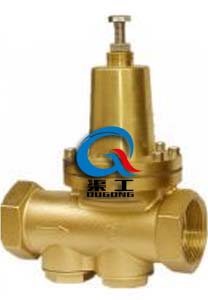

200P减压阀

一、200P减压阀 产品概述

本公司的200P减压阀属于先导活塞式减压阀由主阀和导阀两部分组成。主阀主要由阀座,主阀盘,活塞,缸套、弹簧等零件组成。导阀主要由阀座.阀瓣、膜片,弹簧,调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。200P减压阀主要用于蒸汽管路,起减压稳压作用。 200P减压阀本产品主要用于蒸汽管路,起减压稳压作用。

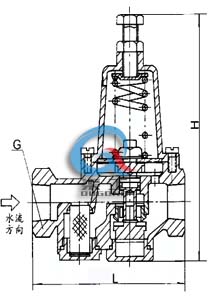

200P减压阀 200P减压阀 (结构尺寸图)
200P减压阀 200P减压阀 (结构尺寸图)

二、200P减压阀 主要技术参数及性能指标

公称压力(Mpa) 1.0 1.6
壳体试验压力(Mpa)* 1.5 2.4
密封试验压力(Mpa) 1.0 1.6
最高进口压力(Mpa) 1.0 1.6
出口压力范围(Mpa) 0.09-0.8 0.1-1.2
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
渗漏量 0
工作温度 0℃-80℃

*:壳体试验不包括膜片、阀盖。

三、200P减压阀 主要零件材料

零件名称 零件材料
阀体 阀盖 铜合金
阀座 H62
阀瓣 H62
阀杆 H62
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn
过滤器 不锈钢

四、200P减压阀 流量系数

DN 15(1/2“) 20(3/4“) 25(1“) 32(1-1/4“) 40(1-1/2“) 50(2“)
Cv 0.5 0.6 1.2 1.8 3.0 5.0

五、200P减压阀 主要连接尺寸

DN G L H1 H D
15(1/2") G1/2" 112 40 150 75
20(3/4") G3-4" 140 55 190 90
25(1") G1" 140 55 195 90
32(1-1/4") G1-1/4" 165 55 212 98
40(1-1/2") G1-1/4" 190 55 215 98
50(2") G2" 200 65 265 120

六、200P减压阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的200P减压阀型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询200P减压阀产品详细信息.我们将竭诚为您提供优质的服务!
