超大膜片高灵敏度减压阀

一、超大膜片高灵敏度减压阀 产品概述

本公司的YD43H超大膜片高灵敏度减压阀是我公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,超大膜片高灵敏度减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此超大膜片高灵敏度减压阀上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。
超大膜片高灵敏度减压阀的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

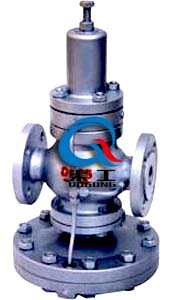

YD43H超大膜片高灵敏度减压阀 YD43H超大膜片高灵敏度减压阀 (结构尺寸图)
YD43H超大膜片高灵敏度减压阀 YD43H超大膜片高灵敏度减压阀 (结构尺寸图)

二、超大膜片高灵敏度减压阀 主要技术参数及性能

公称压力MPa PN25
PMA最高允许压力 26barg
TMA最高允许温度 350℃
TMI最低允许温度 0℃
PMO最大工作压力* 17barg
TMO最大工作温度 285℃
出口压力范围(barg) 0.2-1.7

*:壳体试验不包括膜片、阀盖。

三、超大膜片高灵敏度减压阀 主要零件材料

零件名称 零件材料
阀体 阀盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
膜片 316
调节弹簧 60Si2Mn
主阀弹簧 50CrVA

四、超大膜片高灵敏度减压阀 额定流量系数

DN Cv
15 2.5
20 5.5
25 8.1
32 12.0
40 17.0
50 28.0

五、超大膜片高灵敏度减压阀 连接尺寸

DN Rc L H1 H D
15 1/2 147 221 133 185
20 3/4 154 224 136 185
25 1 160 235 145 207
32 1-1/4 180 236 156 207
40 1-1/2 200 238 176 255
50 2 230 246 183 255

六、超大膜片高灵敏度减压阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的超大膜片高灵敏度减压阀型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询YD43H高灵敏度蒸汽减压阀产品详细信息.我们将竭诚为您提供优质的服务!
