仪表不锈钢疏水阀

CS19H仪表不锈钢疏水阀

一、仪表不锈钢疏水阀 结构特点

1、带蒸汽或空气保温装置,不受环境温度影晌,减少动作频率,增加寿命。
2、备有过滤器自排污。
3、该阀动作灵敏稳定,排水量大。

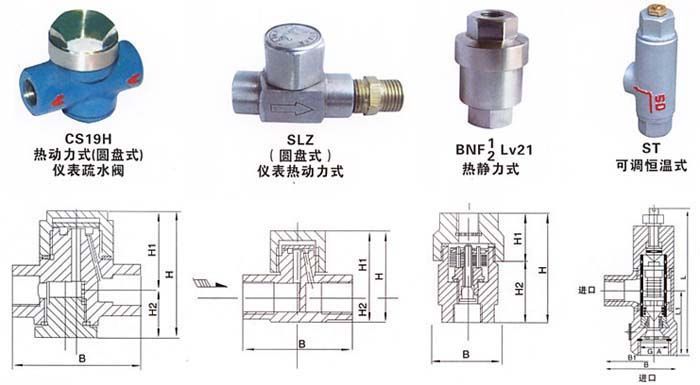

CS19H仪表不锈钢疏水阀
CS19H仪表不锈钢疏水阀

二、仪表不锈钢疏水阀 工作原理

仪表不锈钢疏水阀是利月热动力学特性,当凝结水排流较低时会发生二次蒸发。井在粘度、密封等方面与蒸汽方面存在差异驱动启阀件。

产品型号 口径 (DN) 连接方式 温度上限℃ 阀体材质 外形尺寸
CS19W-16P 6 螺纹 250℃ 0Cr18Ni9 50 48 30 18
CS19W-16P 8 螺纹 250℃ 0Cr18Ni9 50 48 30 18
CS19W-16P 10 螺纹 250℃ 0Cr18Ni9 52 58 35 23
SLZ热动力 6 螺纹 250℃ 0Cr18Ni9 40 33 24 9
SLZ热动力 8 螺纹 250℃ 0Cr18Ni9 40 33 24 9
SLZ热动力 10 螺纹 250℃ 0Cr18Ni9 52 37 26 11

三、仪表不锈钢疏水阀 主要外形尺寸

产品型号 口径(DN) B H H1 H2
ST-16C可调恒温式 15 62 162 95 67
20 68 162 95 67
25 75 168 93 75
32 80 175 100 80

四、仪表不锈钢疏水阀 主要外形尺寸

型号 BNF1 BNF2
连接方式 ZG1/2″ ZG3/4″ ZG1″ ZG1/2″ ZG3/4″ ZG1″
通径 15 20 25 15 20 25
外形尺寸(mm) L 100 105 105 100 105 105
W 63 63 63 63 63 63
重量(Kg) 0.8 0.9 0.9 0.8 0.9 0.9

五、仪表不锈钢疏水阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的仪表不锈钢疏水阀型号,请按型号直接向我司销售部订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询CS19H仪表不锈钢疏水阀产品详细信息.
