杠杆浮球式蒸汽疏水阀

FT44H杠杆浮球式蒸汽疏水阀

一、杠杆浮球式蒸汽疏水阀 产品概述

(一)杠杆浮球式蒸汽疏水阀用途:
杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。
(二)杠杆浮球式蒸汽疏水阀特点:
此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量大的工作场合。
杠杆浮球式蒸汽疏水阀结构特点及工作原理:
1、采用轧装阀机械新SCCV开关方式,具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

FT14H FT44H AUNA23/26H FT43H
FT14H FT44H AUNA23/26H FT43H

二、杠杆浮球式蒸汽疏水阀 主要零件材料

零部件材料 材料
阀体、阀盖 WCB、HT250、不锈钢
阀座、阀芯 不锈钢
浮 球 不锈钢
控制架 不锈钢
热敏元件 哈氏合金

三、杠杆浮球式蒸汽疏水阀 主要技术参数

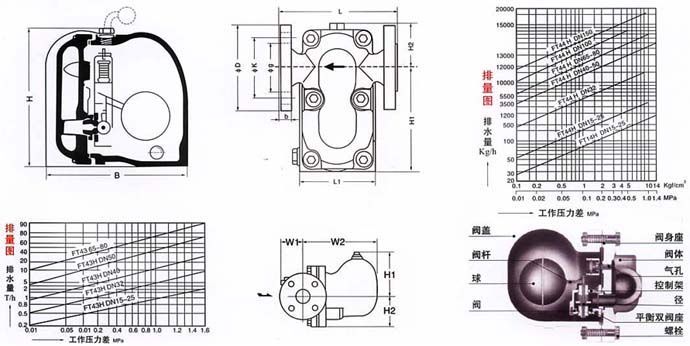

FT44H杠杆浮球式蒸汽疏水阀 (结构尺寸图及参数)
FT44H杠杆浮球式蒸汽疏水阀 (结构尺寸图及参数)

四、杠杆浮球式蒸汽疏水阀 主要连接尺寸

产品型号 公称通径 连接方式 使用压力 温度℃) 外形尺寸
L L1 H1 H2 W
FT14-16 15-20 螺纹 0.01-1.6 250 125 155 55 55 155
FT14-16 15-25 螺纹 0.01-1.6 250 190 220 120 80 140
FT44-16
FT43
FT46
15-20
25
法兰 0.01-1.6 350 195
215
255 85 115 110
32-50
65-80
法兰 0.01-1.6 350 230
270
345
420
175
218
110
125
190
220

五、杠杆浮球式蒸汽疏水阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的杠杆浮球式蒸汽疏水阀 型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询FT44H杠杆式蒸汽疏水阀产品详细信息.我们将竭诚为您提供优质的服务!
