PLV偏心旋塞阀

一、PLV偏心旋塞阀 产品概述

本公司的PLV偏心旋塞阀偏心密封设计,较传统旋塞阀大大减少了操作扭距,且大限度地减少了密封面的磨损,增加了阀门的使用寿命。矩形直通流道,水头损失小,流量调节线性佳。PLV偏心旋塞阀适用于城市污水、工业污水、泥浆及清水等工作环境,作为截流或调节装置使用。

PLV偏心旋塞阀 PLV偏心旋塞阀 结构图
PLV偏心旋塞阀 PLV偏心旋塞阀 结构图

二、PLV偏心旋塞阀 产品特点

1、双偏心设计、低摩擦开启和关闭,可以达到不泄露。
2、含镍90%,3mm厚的堆焊阀座,或树脂阀座,能达到多种的耐腐蚀要求。
3、V型组合密封圈,可在不卸下操作装置的情况下进行替换。
4、密封胶加注口设计,可增加阀门适用周期。
5、阀轴承为自润滑材料,不需要加润滑脂,对阀轴磨损很小。
6、旋塞体模压热包胶,无橡胶脱落和冲刷腐蚀的担忧。
7、阀盖和阀体用O型圈密封,螺栓数量减少,方便维修。
8、提供阀门进出口压力表接头,方便用户控制和测定流量。

三、PLV偏心旋塞阀 主要零件材料

零件名称 材质
阀体 ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M
旋塞 ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M
阀座 不锈钢、镍合金或树脂
O型密封圈 橡胶EPDM、NBR
轴承 自润滑材料
阀盖 ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M
V型密封圈 橡胶EPDM、NBR
压盖 ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M

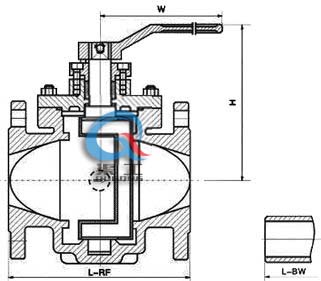

四、PLV偏心旋塞阀 主要外形尺寸图

PLV偏心旋塞阀 蜗轮传动 PLV偏心旋塞阀 手柄传动
PLV偏心旋塞阀 蜗轮传动 PLV偏心旋塞阀 手柄传动

五、PLV偏心旋塞阀 主要连接尺寸

型号 PLV-150LB
压力等级 150LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 5 6 8 10 12 14
L-RF 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
L-BW 152 178 203 216 229 267 305 330 356 381 394 457 533 610 686
H 59 60 75 95 107 142 152 178 252 272 342 398 495 580 625
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量(Kg) 10 9.5 14 17 19 21 29 33 48 75 98 125 171 230 370
型号 PLV-300LB
压力等级 300LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 5 6 8 10 12 14
L-RF 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762
L-BW 152 178 203 216 229 267 305 330 356 381 457 521 559 635 762
H 59 63 75 95 107 142 152 178 252 272 342 398 495 580 625
W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380
重量(Kg) 12 14 16 19 21 24 31 36 61 86 130 190 255 380 560
型号 PLV-600LB
压力等级 600LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 5 6 8 10 12 14
L-RF·BW 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889
H 59 63 75 95 107 142 152 178 252 272 342 398 495 580 625
W 400 400 500 500 600 600 820 820 300 300 320 320 350 380 380
重量(Kg) 14 16 18 20 24 29 35 47 91 129 210 320 660 920 1250
型号 PLV-900LB
压力等级 900LB
口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
in 1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3 4 5 6 8 10 12 14
L-RF·BW 229 229 254 279 305 368 419 381 457 559 610 737 838 965 1029
H 59 63 75 95 107 142 152 178 252 272 342 398 495 580 625
W 400 400 500 600 600 820 1000 1000 300 300 320 320 350 380 380
重量(Kg) 17 29 21 24 30 37 44 65 110 160 255 380 810 1050 1460

六、PLV偏心旋塞阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的PLV偏心旋塞阀型号,请按型号直接向我司销售部订购。
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询PLV偏心旋塞阀产品详细信息.
