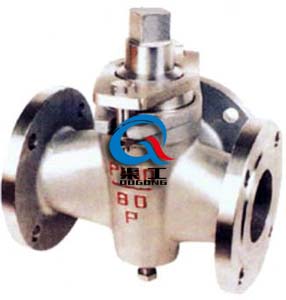

X44W三通法兰旋塞阀

一、三通法兰旋塞阀 产品概述

X44W三通法兰旋塞阀通过压紧填料,使塞子和塞体密封面压紧,密封等级较高,大量用于中、低压管路。口径范围DN15~DN300。驱动方式有手动、蜗轮传动、气动、电动等。设计标准采用JB/T12240-89的规定。

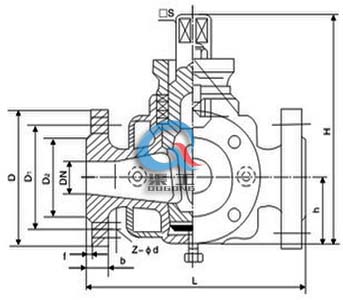

X44W三通法兰旋塞阀 X44W三通法兰旋塞阀 (尺寸图)
X44W三通法兰旋塞阀 X44W三通法兰旋塞阀 (尺寸图)

二、三通法兰旋塞阀 主要性能规范

型号 公称压力
PN(MPa)
试验压力PS(MPa) 适用介质 工作温度
(℃)
壳 体 密 封 (水)
X44W-1.0P 1.0 1.5 1.1 硝酸类 ≤250
X44W-1.0R 1.0 1.5 1.1 醋酸类 ≤250
X44W-1.0C 1.0 1.5 1.1 煤气、油品 ≤200

三、三通法兰旋塞阀 主要零件材料

零件名称 阀 体 塞 子 填料压盖 填 料
X44W-1.0P 铬镍钛不锈钢 铬镍钛不锈钢 铬镍钛不锈钢 柔性石墨
油浸石棉盘根
X44T-1.0R 铬镍钼钛不锈钢 铬镍钼钛不锈钢 铬镍钼钛不锈钢
X44W-1.0C 铸 钢 铸 钢 铸 钢

四、三通法兰旋塞阀 主要连接尺寸

公称压力PN(MPa) 公称通径DN(mm) 尺 寸 (mm)
L D D1 D2 Z-¢d □S h H
1.0 15 145 95 65 45 4-¢14 14 26 99
20 145 105 75 55 4-¢14 14 34 124
25 145 115 85 56 4-¢14 17 38 133
32 165 135 100 78 4-¢18 19 45 152
40 190 145 110 85 4-¢18 22 55 212
50 200 160 125 100 4-¢18 27 74 260
65 230 180 145 120 4-¢18 32 82 295
80 260 195 160 135 4-¢18 36 95 327
100 300 215 180 155 8-¢23 46 135 425
125 350 245 210 185 8-¢23 50 154 482
150 400 280 240 210 8-¢23 55 172 512
200 480 335 295 265 8-¢23 75 195 605
250 530 390 350 320 8-¢23 85 230 660
300 610 440 400 368 8-¢23 100 263 760

五、三通法兰旋塞阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的三通法兰旋塞阀型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询X44W三通法兰旋塞阀产品详细信息.我们将竭诚为您提供优质的服务!
