G49J三通衬胶隔膜阀

一、三通衬胶隔膜阀 产品概述

本公司的G49J三通衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,三通衬胶隔膜阀适用于不同工作温度和流体管路。三通衬胶隔膜阀适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)。压力等级:PN1.0

G49J三通衬胶隔膜阀 (铸钢衬胶) G49J三通衬胶隔膜阀 (铸铁衬胶)
G49J三通衬胶隔膜阀 (铸钢衬胶) G49J三通衬胶隔膜阀 (铸铁衬胶)

二、三通衬胶隔膜阀 主要零件材料

1 阀 体 铸铁、球墨铸铁、碳钢、不锈钢
2 衬 里 无衬里、橡胶
3 隔 膜 橡胶
4 阀 瓣 铸铁
5 阀 盖 铸铁、球墨铸铁、碳钢、不锈钢
6 阀 杆 碳钢、不锈钢
7 手 轮 铸铁

三、三通衬胶隔膜阀 产品特点

1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜开,使得隔膜上方的阀盖,阀杆等到零件不受介质侵蚀;
5、隔膜可更换,维护费用纸;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性;

四、三通衬胶隔膜阀 主要性能测试

衬里层 电火花检测
试验与检验 按GB/T13297标准
公称压力 0.6、1.0、1.6PN(Mpa)
阀体: PN×1.5
密封:PN×1.1 -50-150℃

五、三通衬胶隔膜阀 设计规范

设计与制造 GB/T12239
结构长度 GB/T12221、JB/T1688
法兰连接尺寸 GB/T4216、JB/T 78

六、三通衬胶隔膜阀 结构尺寸图

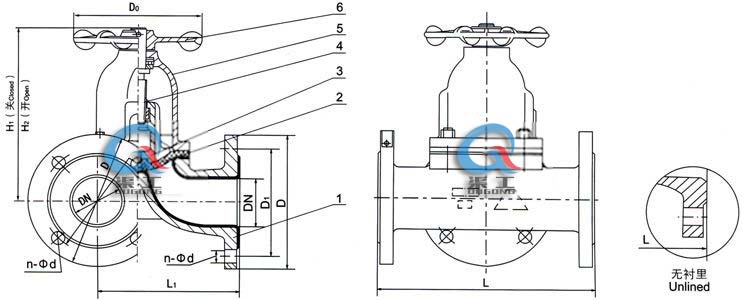

G49J三通衬胶隔膜阀 (结构尺寸图)
G49J三通衬胶隔膜阀 (结构尺寸图)

七、三通衬胶隔膜阀 主要外形尺寸

DN mm 公称压力MPa 工作压MPa L D D1 n-φd F H1 H2 D0 质量
25 1.0 1.0 160 96 115 85 4-14 108 120 66 5.5
32 180 118 135 100 4-18 138 157 96 8.5
40 200 135 145 110 4-18 147 167 96 12.5
50 230 150 160 125 4-18 167 192 96 17
65 290 182 180 145 4-18 194 229 165 24.5
80 310 210 195 160 4-18 212 252 230 33.5

八、三通衬胶隔膜阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的三通衬胶隔膜阀产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询G49J三通衬胶隔膜阀产品详细信息.我们将竭诚为您提供优质的服务!
