FL41H上展式放料阀,下展式放料阀

一、上展式放料阀,下展式放料阀 产品概述

FL41H上展式放料阀简介:其阀瓣从下往上开启然后关闭,故叫上展式放料阀。此阀开关轻便,有外开式和内开式两种。FL41H上展式放料阀开启方式有,手动,电动,气动等操作方式,随工况选择。FL41H上展式放料阀材质分别有不锈钢,碳钢等,适用与水,蒸汽,油品等非腐蚀性介质及硝酸,醋酸等腐蚀性介质。
FL41H下展式放料阀产品简介:其阀瓣为往下关闭,故叫下展式放料阀。放料阀下展式产品,材质分别有碳钢和不锈钢,公称压力0.6-2.5MPA,适用温度-20℃-425℃。适用介质: 酸类、腐蚀性介质及水,油等非腐蚀性介质。阀门口径 DN25-DN300。FL41H下展式放料阀连接方式:法兰。传动方式: 手动、气动。

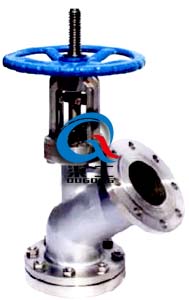

FL41H上展式放料阀,下展式放料阀 FL41H上展式放料阀,下展式放料阀 (内部结构图)

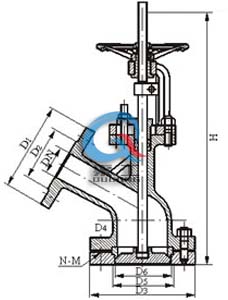

FL41H上展式放料阀,下展式放料阀 FL41H上展式放料阀,下展式放料阀 (内部结构图)

二、上展式放料阀,下展式放料阀 主要技术参数

产品型号 FL41H
工作压力 1.6Mpa
公称通径 DN25-200
压力等级 PN1.6-4.0MPa
阀门材质 碳钢、不锈钢
工作介质 水, 油液体, 酸碱等
工作温度 碳钢≤175℃,不锈钢≤320℃

三、上展式放料阀,下展式放料阀 主要连接尺寸

上展式放料阀连接尺寸

公称通径DN 上法兰 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 80 115 85 - -
32 135 100 135 100 - -
40 145 110 145 110 80 60
50 165 125 160 125 85 70
65 180 145 180 145 130 85
80 195 160 195 160 135 95
100 215 180 215 180 160 130
125 245 210 245 210 160 140
150 280 240 280 240 185 165
200 335 295 335 295 / /

下展式放料阀连接尺寸

DN 上法兰 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 85 135 100 70 40
32 135 100 145 110 75 55
40 145 110 160 125 100 65
50 165 125 180 145 85 70
65 180 145 195 160 135 90
80 195 160 215 180 155 130
100 215 180 245 210 195 135
125 245 210 280 245 180 145
150 280 240 335 295 210 185
200 335 295 405 355 / /

四、上展式放料阀,下展式放料阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的上展式放料阀,下展式放料阀产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询FL41H上展式放料阀产品详细信息.我们将竭诚为您提供优质的服务!
