T型管道过滤器

一、T型管道过滤器 产品概述

本公司的T型管道过滤器是管道输送液体过程中除去固体杂质的设备。液体流经T型管道过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,除去滤出的杂质后,重新装入就可,使用维护方便。

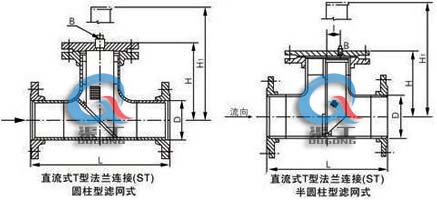

T型管道过滤器 T型管道过滤器 (结构图)
T型管道过滤器 T型管道过滤器 (结构图)

二、T型管道过滤器 主要技术参数

公称通径 50~300mm
公称压力 1.0~4.0MPa
工作温度 -196~400℃
工作介质 1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品中有卫生要求的物料。如啤酒、饮料等。
可拦截的固体颗粒粒径 131~2032μm
壳体材料 铸铁、碳钢、不锈钢

三、T型管道过滤器 主要连接尺寸

ST14型正折流式T型过滤器连接尺寸

公称直径 主要尺寸 排放□“B” 参考重量
(KG)
L L1 L2 H
50 300 526 164 164 R1/2" 13.9
65 338 594 184 184 19.5
80 368 652 196 196 24.3
100 423 735 220 175 36.1
125 466 814 240 194 55.3
150 521 917 270 217 74.1
200 630 1108 320 268 145.0
250 738 1310 370 320 220.1
300 846 1512 420 372 317.9

ST14型正折流式T型过滤器连接尺寸

公称直径 主要尺寸 排放□“B” 参考重量
(KG)
L L1 L2

50

298

158

268

R1/2"

13.6

65

337

179

304

18.9

80

370

195.5

330

24.0

100

432

225

382

36.3

150

557

280

482

68.9

200

678

332.5

578

140.0

250

791

383

666

216.2

300

918

437

768

315.2

四、T型管道过滤器 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的T型管道过滤器产品型号,请按型号直接向我司订购;

欢迎来电咨询高性能T型管道过滤器产品详细信息.
